제약 바이오 약품보관 딥프리져 저온 온도 모니터링 솔루션 - RN400-T2EX + PT100 + RADIONODE365





안녕하세요 산업용 IoT 센서를 활용하여

온도, 습도, 가스, 미세먼지, 4~20mA 출력 연동 등 다양한 곳에

센서 모니터링 및 이탈알람 솔루션을 전문으로 하는 기업

(주)와이즈맥스 입니다.



이번에 소개해 드릴 설치사례는 제약 바이오 업체의 약품을 보관하고 있는 딥프리져 장비에

저온 온도를 모니터링 하는 솔루션입니다.

딥프리져(Deepfreezer)는 초저온 냉장고로 영하 80℃ 이하의 초저온 상태의 환경을 만들수 있는

장비입니다. 동식물, 미생물 등의 생체시료, 혈청, 조직, 백신, 의약품 등을 냉동 보관할 수 있어서

필수 장비로 사용되고 있습니다. 딥프리져 장비는 설정한 온도가 일정하게 유지되어야 하고

보관중 온도가 틀어지게 되면 보관중인 물품이 훼손될수 있어 이를 지속적으로 체크하고 관리해주어야 합니다.

하여 저희 와이즈맥스를 찾아주셨고 국내 IoT 센서 브랜드 라디오노드의 제품을 활용하여

 솔루션을 구성해보았습니다.

RN400-T2EX	RADIONODE365

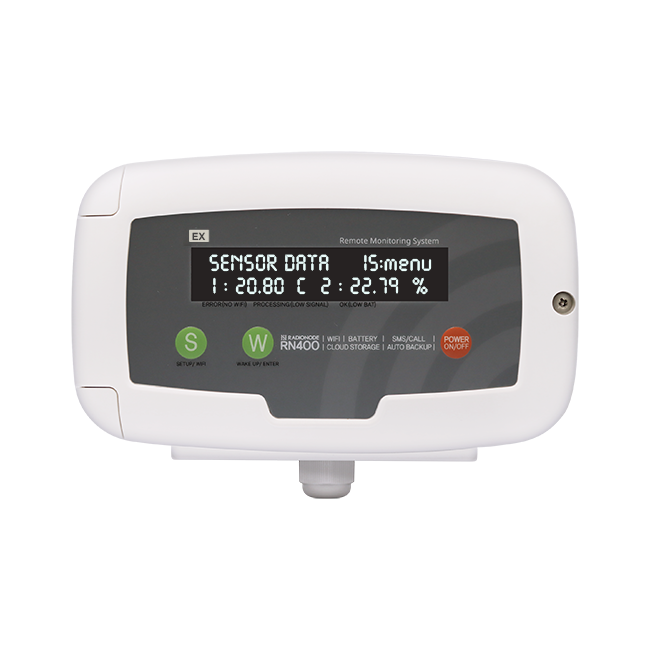

RN400-T2EX의 경우 PT100 센서 및 써모커플 K/T 타입의 센서를 호환하여 PT100 센서 사용시

-200 ~ 200℃, 써모커플 K 타입 사용시 -30 ~ 300℃, 써모커플 T 타입 사용시 -100 ~ 50℃ 까지

측정이 가능합니다. WiFi-Enterprise를 지원하여 강력한 보안환경은 물론 IP65 등급의 케이스와

뒷면에 초강력자석을 내장하고 있어 다양한 산업현장에 맞춰 손쉽게 사용 가능합니다.

또한 Micor SD 카드와 배터리 사용을 통해 정전시에도 데이터를 안전하게 기록 및 보관하여

안정적인 운영 관리를 하실 수 있습니다.

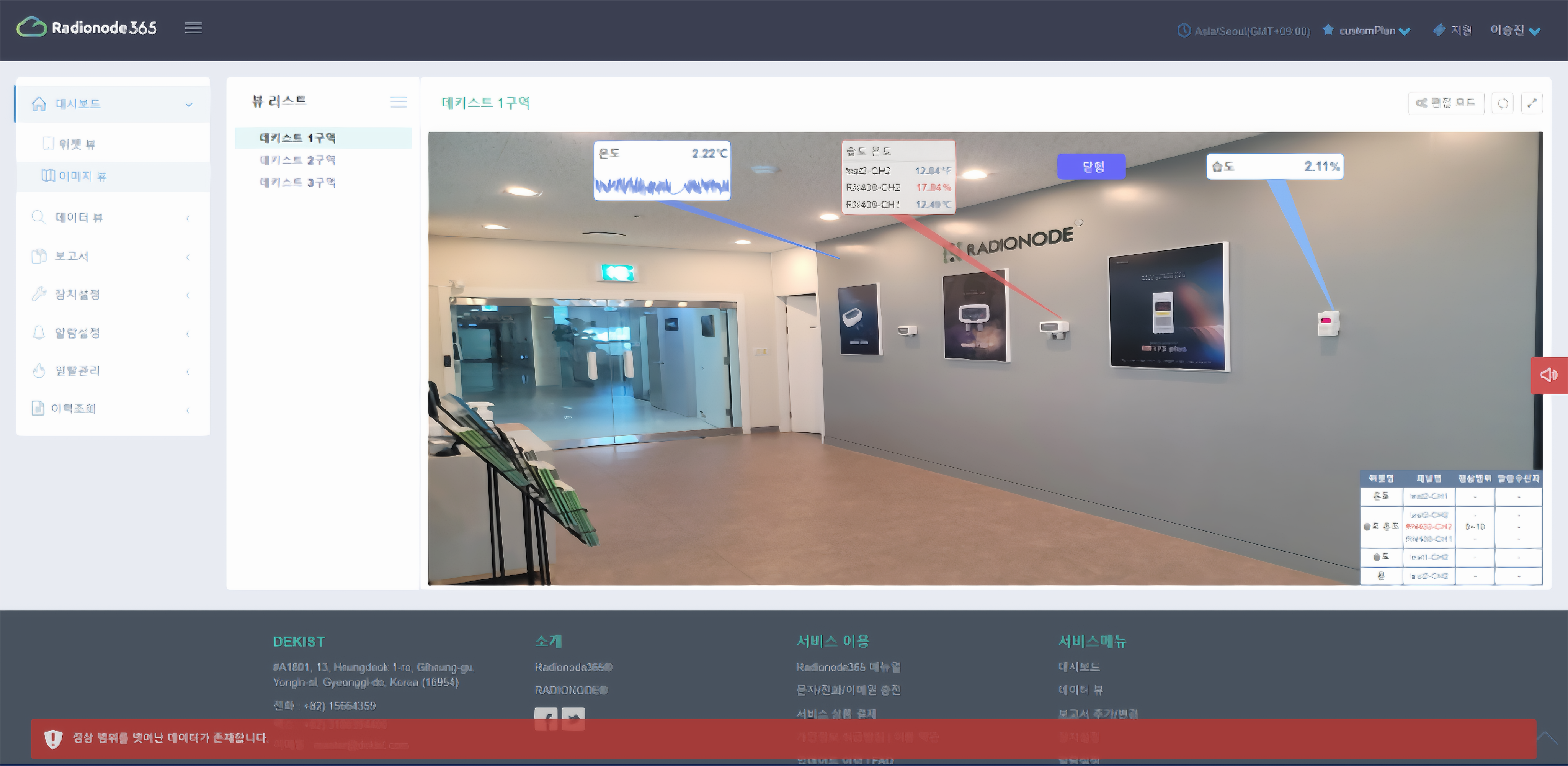

통합모니터링 소프트웨어는 RADIONODE365 클라우드 웹서비스로 구성하여 진행하였습니다.

RADIONODE365는 아마존 클라우드 서버를 사용하여 강력한 보안환경과 안정적인 통신속도를 자랑하고

웹서비스 형태로 제공되기에 인터넷이 되는 곳이라면 언제 어디에서든 실시간으로 모니터링이 가능하여

손쉽게 관리가 가능합니다.

- 라디오노드365 기능 -

1. 한눈에 보기 편한 대시보드와 그래프

2. 긴급이탈알람 지원 (전화, 문자, 메일)

3. 각종보고서 지원 (일간, 주간, 월간, MKT 등)

4. 디스플레이 전용 모드 지원 (전광판 모드, 실내공기질 모드)

5. 가상채널을 통한 대시보드 커스텀 마이징 (Lua 스크립트 지원)

6. Open Api 지원을 통해 자체 시스템에 손쉽게 연동 가능

7. 이미지뷰어 (도면 및 현장 사진 등을 업로드 한 뒤 대시보드 오버랩)

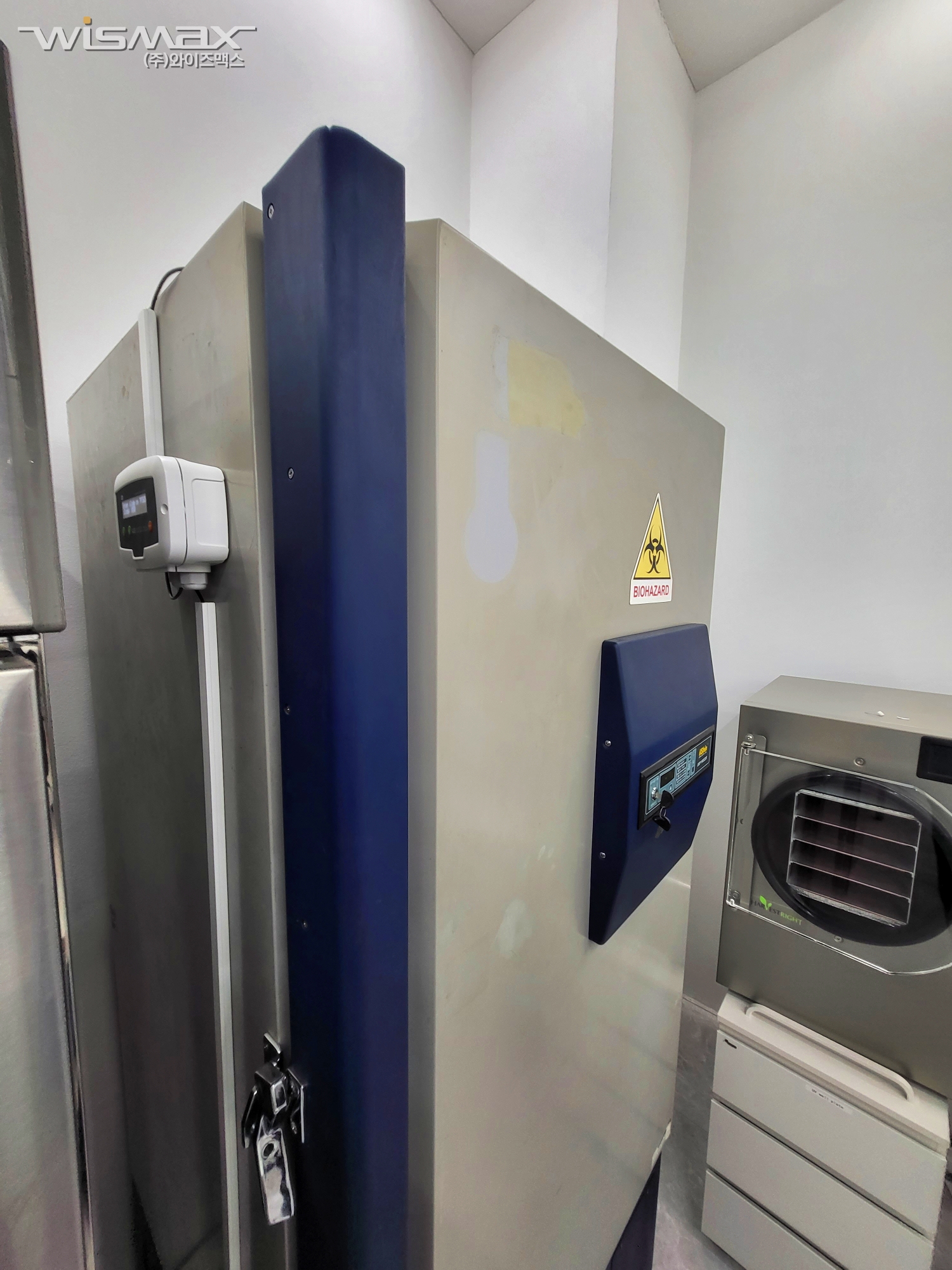

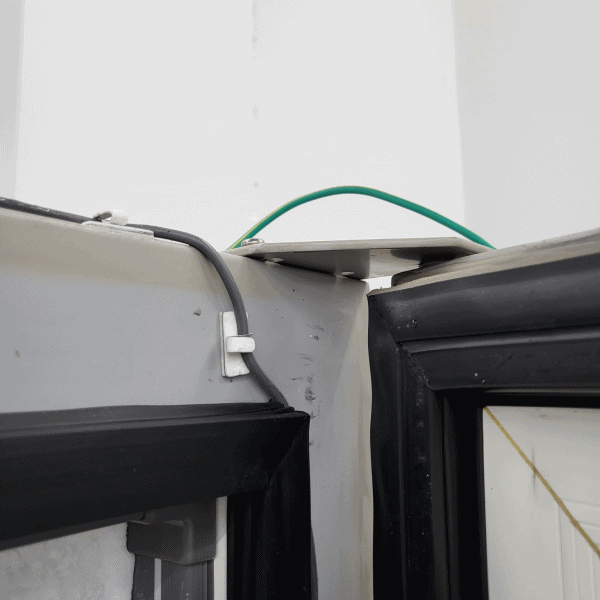

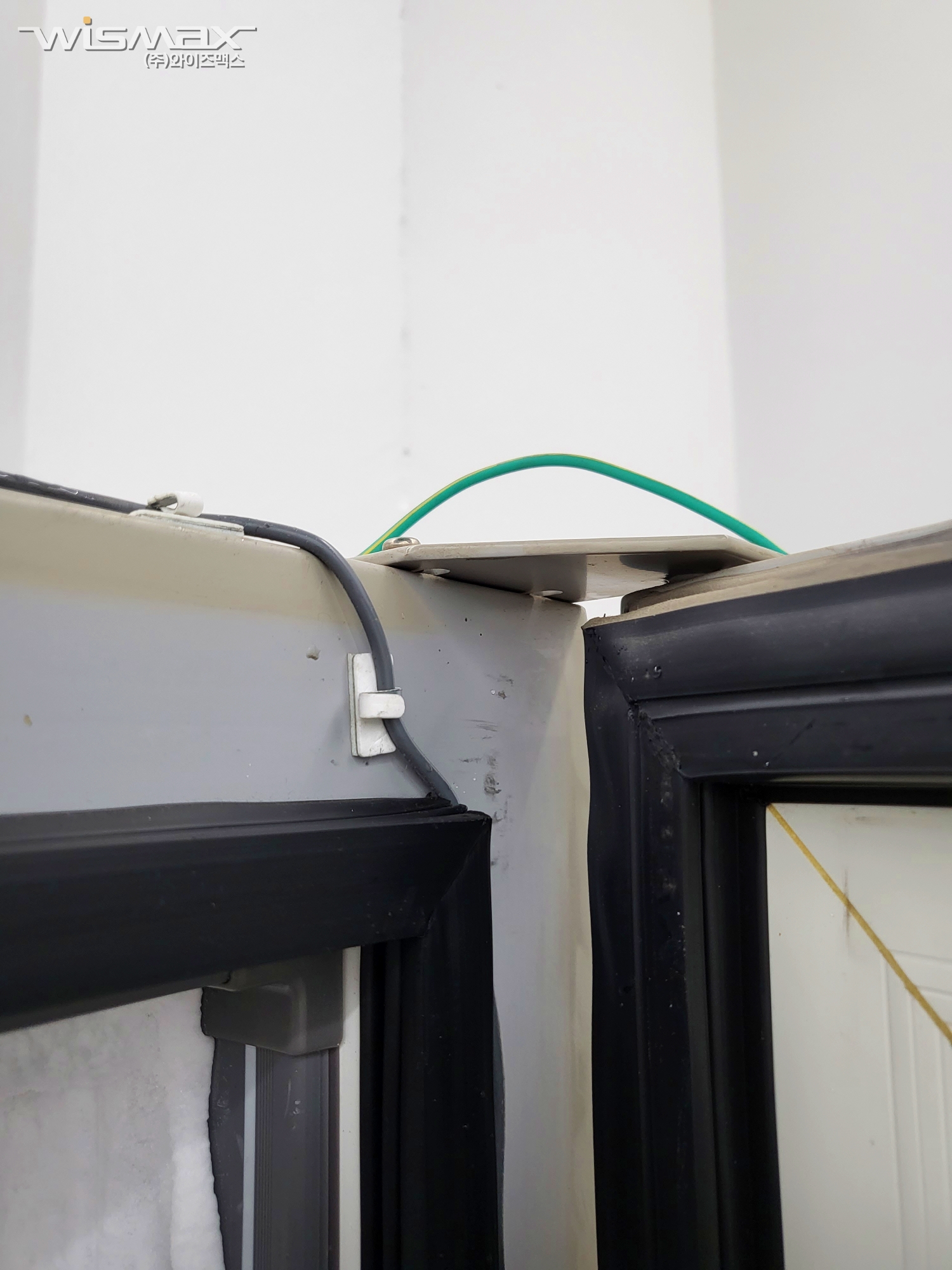

제품 설치는 딥프리져 장비에 홀이 있는 경우 홀을 통해 PT100 센서를 인입하여 설치를 진행하지만

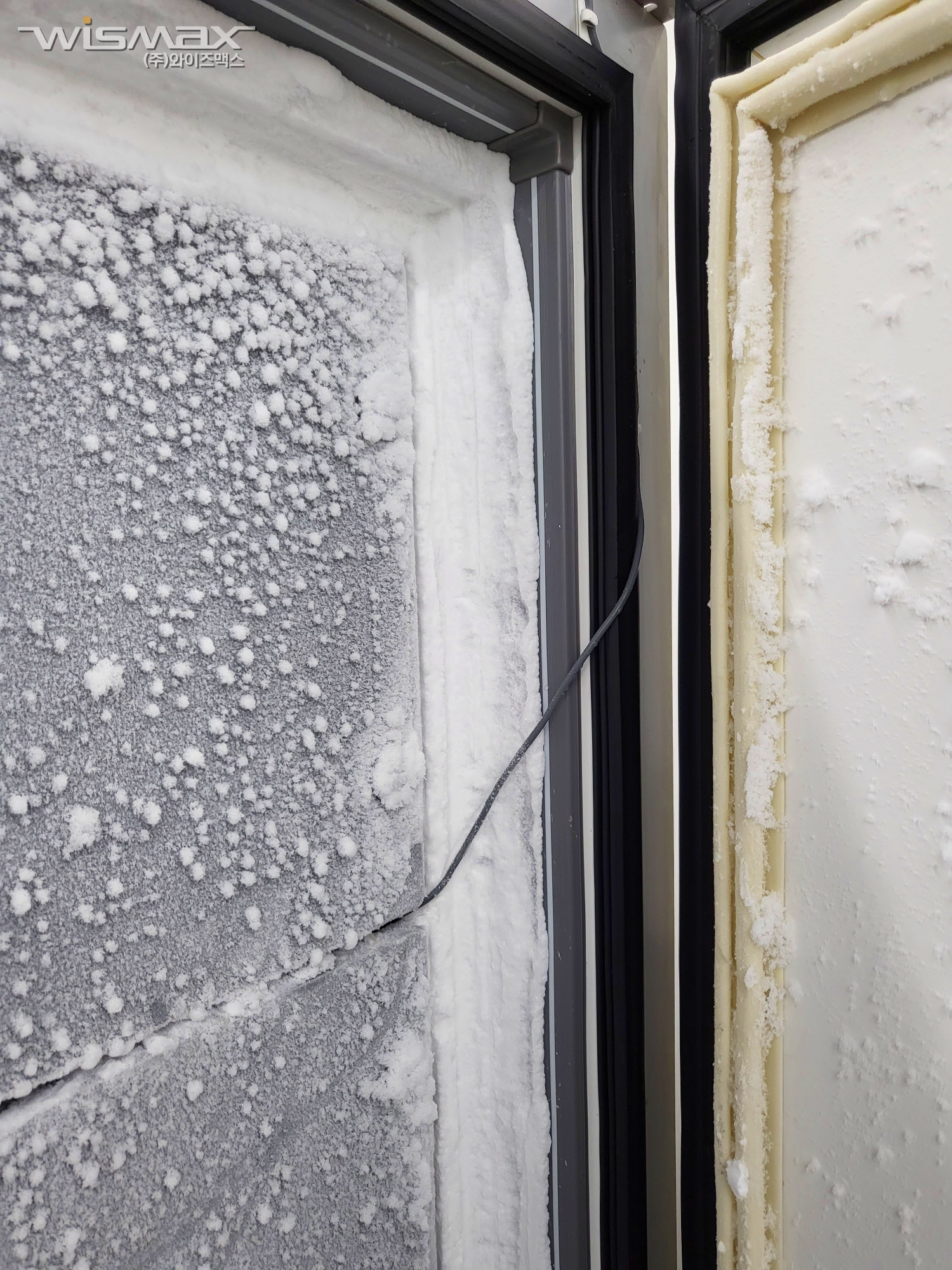

그렇지 않은 경우에는 문틈 고무패킹 사이로 PT100 센서를 인입하여 설치가 진행됩니다.

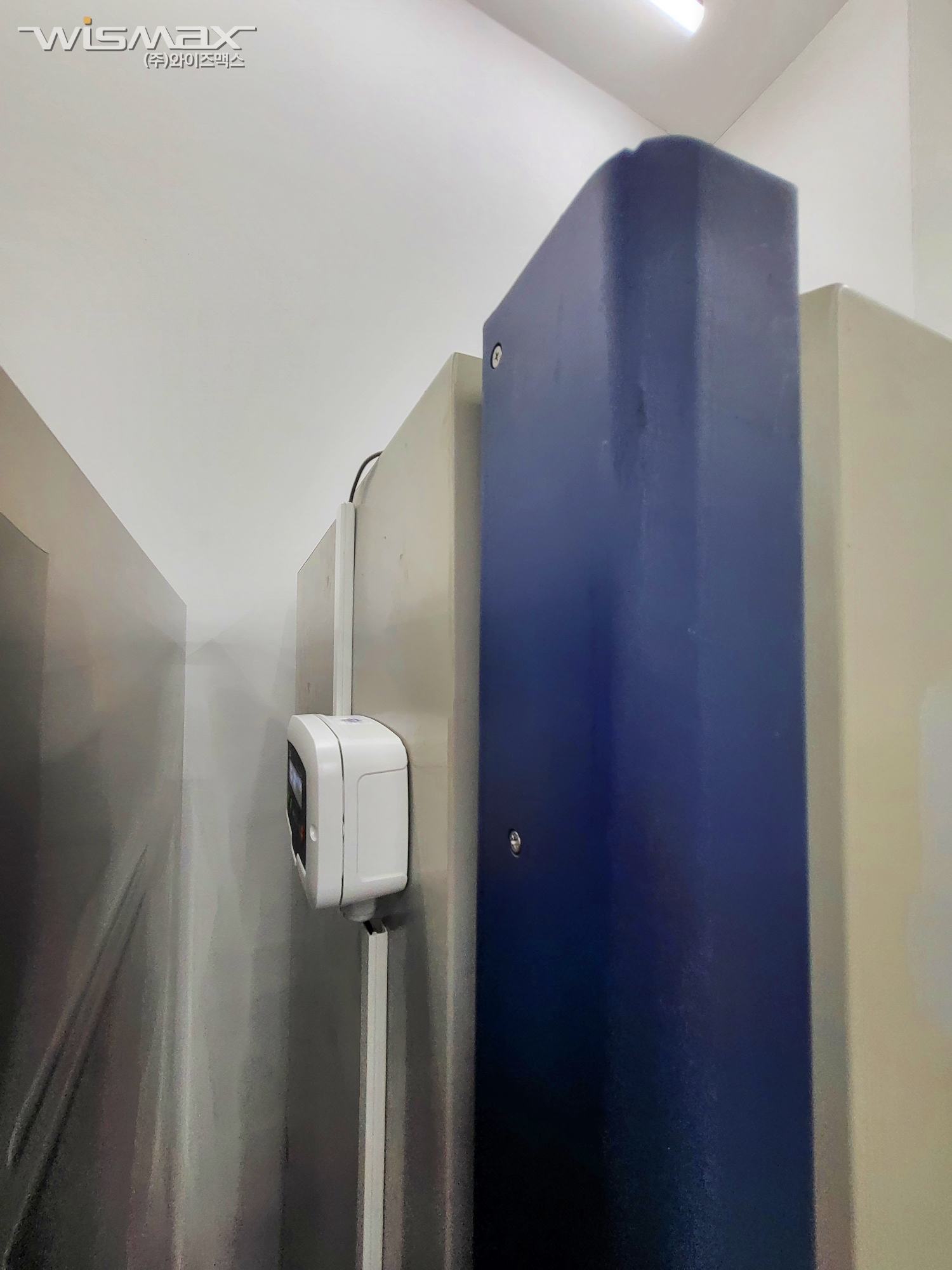

RN400-T2EX는 뒷면이 자석으로 되어 있어 스틸 재질의 장비에는 별도의 타공이나 부착물없이도

손쉽게 설치가 가능합니다. 또한 RN400-T2EX는 최대 2채널의 온도를 측정할 수 있어 한대의 장비에

냉장 냉동으로 칸이 나뉘어져 있거나 좌우로 나란히 딥프리져 장비가 붙어 있는 경우에는

1대의 RN400-T2EX로 2포인트의 딥프리져 온도를 측정할수 있습니다.







센서 설치시 고려해야할점은 최대한 안쪽에 설치하여 문열림에 영향을 덜 받게 하는 것과

문틈사이의 텐션을 조금 길게 주어 단선이 최대한 발생하지 않도록 하는 것입니다.

센서 설치시 방문설치, 자가설치 모두 지원하며 검교정 대행도 진행하고 있어

상담시 말씀해 주시면 편리하게 원스톱으로 서비스를 제공받으실수 있습니다.







또한 현장상황에 따라 Lan, WiFi, LoRa, LTE 등의 통신은 물론

센서 프로브 길이 변화 두께 변화, 자석식, 쉴드타입 등 센서 커스터마이징과

클라우드웹서비스, 설치형소프트웨어, 서버구축형소프트웨어 등

환경에 맞춰 다양하게 구성이 가능합니다.

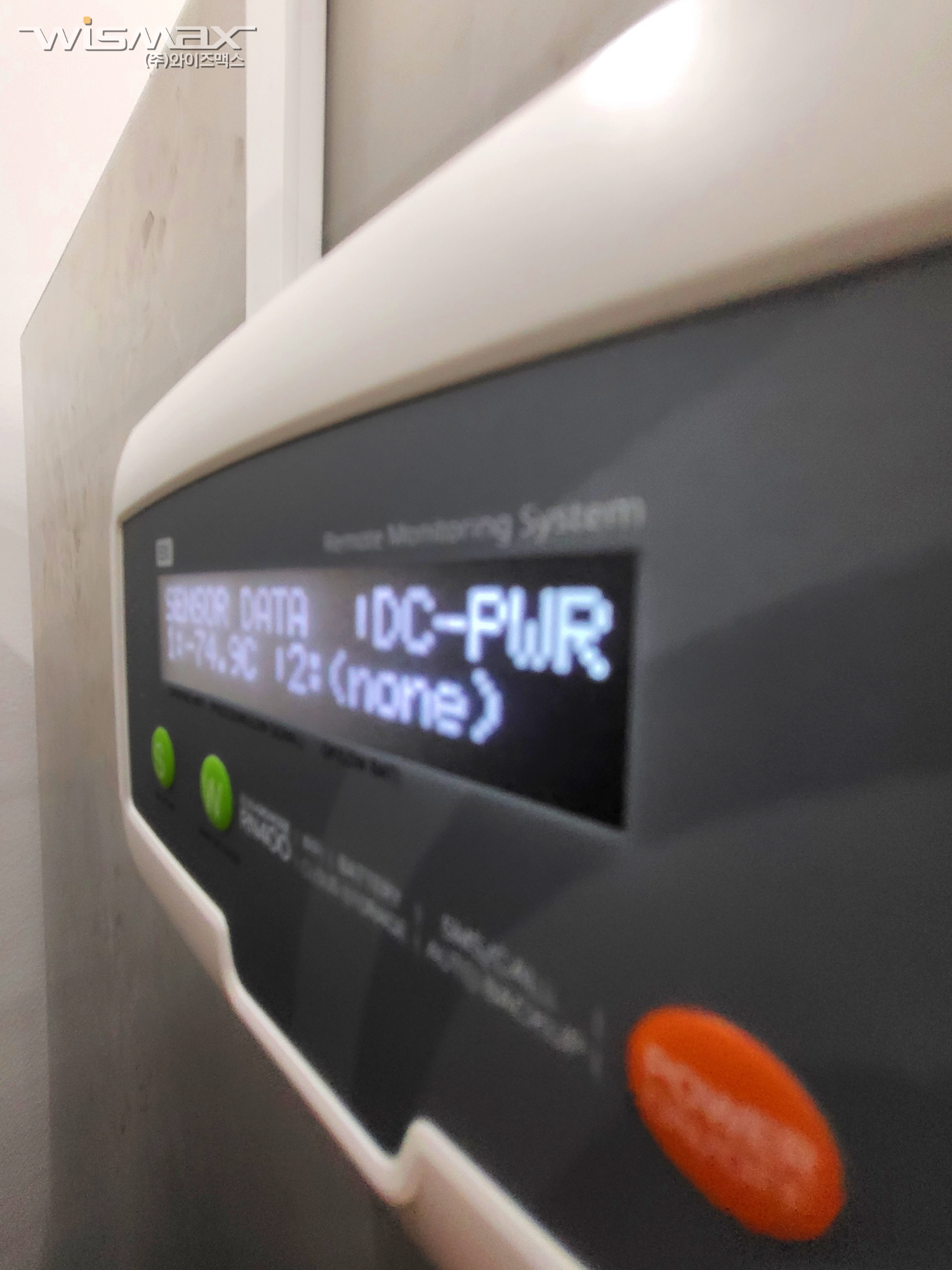

이번에 딥프리져 저온 온도 모니터링 솔루션 설치후에 고객사에서는

사무실에서 편리하게 실시간으로 저온 온도를 모니터링할 수 있고 이탈값을 설정하여

이탈발생시 관리자에게 전화, 문자, 메일 등의 이탈알람을 보내어 빠른 조치를 취할수 있도록 하고

일간, 주간, 월간 등으로 발행되는 보고서를 통해 별도의 문서작업없이 손쉽게

운영 관리하실 수 있도록 설치가 되었습니다.



저희 와이즈맥스는 다년간 산업용 IoT 센서 모니터링 솔루션 전문기업으로

온도, 습도, 유해가스, 악취, 실내공기질, 전력량, 소음, 진동, 누수, 누액 등

다양한 센서 모니터링 및 이탈알람 솔루션을 전문으로 진행해 왔습니다.

필요하신 센서 모니터링이 있다면 언제든 저희 와이즈맥스에 문의해주세요

전문엔지니어를 통해 최적의 맞춤형 솔루션을 약속드립니다.
