서버실 온습도 모니터링 솔루션 - RN171 + UA10 + RADIONODE3





안녕하세요 산업용 IoT 센서를 활용하여

온도, 습도, 유해가스, 실내공기질, 수위, 누수, 누액, 진동, 소음 등

다양한 센서 모니터링 및 이탈알람 솔루션을 전문으로 구축해 드리는 기업

(주)와이즈맥스 입니다.





이번에 소개해 드릴 설치사례는 서비실의 온도와 습도를 모니터링 하는 솔루션입니다.

서버실 및 전산실은 '전산망 기술기준에 관한 규칙'에 따라 적정 온습도를 유지해야합니다.

일반적으로 서버실의 적정온도는 16 ~ 28℃, 습도는 40 ~ 70%를 유지해야 문제없이 운영이 가능합니다.

하여 오늘 소개해 드릴 솔루션은 국내 IoT 센서 브랜드 라디오노드의 제품을 활용하여

서버렉 주변 또는 서버실 실내 온도와 습도를 측정하고 측정된 데이터를 클라우드 웹서비스로

관리하여 실시간 모니터링은 물론 이탈값을 설정하여 이탈알람등 다양하게 기능을 활용해

운영 관리하는 센서 모니터링 솔루션입니다.



RN171	UA10	RADIONODE365





RN171은 유선 데이터 전송기로 USB 타입의 UA 센서를 연결하여 측정된 데이터를

유선으로 클라우드 서버 및 다양한 통신프로토콜(HTTP, MODBUS TCP, TELNET)로

데이터를 전송해주는 장비로 PoE를 지원하여 랜선하나로 통신과 전원공급을 하여

별도의 아답터 없이도 설치가 가능해 서버실 및 전산실에서 많이 사용하고 있습니다.



UA10은 USB 타입의 온습도 센서로 온도는 -40 ~ 80℃, 습도는 5 ~ 95%RH 까지 측정이 가능하고

단독사용시 윈도우, 리눅스, 안드로이드 등의 OS를 지원하여 PC, 노트북, 태블릿, 스마트폰 등에 연결하여

손쉽게 측정된 데이터를 확인해 보실수도 있고 RN171(LAN) or RN172(WiFi) 데이터 전송기와 함께 사용하여

유무선 네트워크를 통해 데이터를 받아 다양하게 활용해 보실 수 있습니다.



통합 모니터링 소프트웨어는 RADIONODE365 클라우드 웹서비스를 통해 관리하도록 구성하였고

RADIONODE365는 아마존 클라우드 서버를 사용하여 강력한 보안은 물론 안정적인 통신속도를 자랑하며

인터넷이 되는 곳이라면 언제 어디에서든 실시간으로 센서 데이터를 확인할 수 있어 활용도가 매우 높습니다.

뿐만아니라 다양한 기능을 제공하고 있어 맞춤형 센서 모니터링이 가능합니다.

- RADIONODE365 기능 -

1. 한눈에 보기 편한 대시보드와 그래프

2. 긴급이탈알람 지원 (전화, 문자, 메일)

3. 각종보고서 지원 (일간, 주간, 월간, MKT 등)

4. 디스플레이 전용 모드 지원 (전광판패널, 실내공기질패널)

5. 가상채널을 통한 대시보드 커스텀 마이징 (Lua 스크립트 지원)

6. Open Api 지원을 통해 자체 소프트웨어에 손쉽게 연동 가능

7. 이미지 뷰어 (도면 및 현장사진 등을 업로드 한 뒤 대시보드 오버랩)





설치가 진행된 곳은 다수의 서버렉이 있는 넓은 환경의 서버실로 기존에도 저희 와이즈맥스의 솔루션을

사용중에 있으셨던 곳이었습니다. 이전 솔루션에는 라디오노드의 Zigbee 방식 센서를 사용하여 구성하였고

제품이 너무 노후화 되고 보다 안정적인 통신방식을 희망하시어 Lan 타입의 RN171+UA10 조합으로 솔루션을 구성하였습니다.

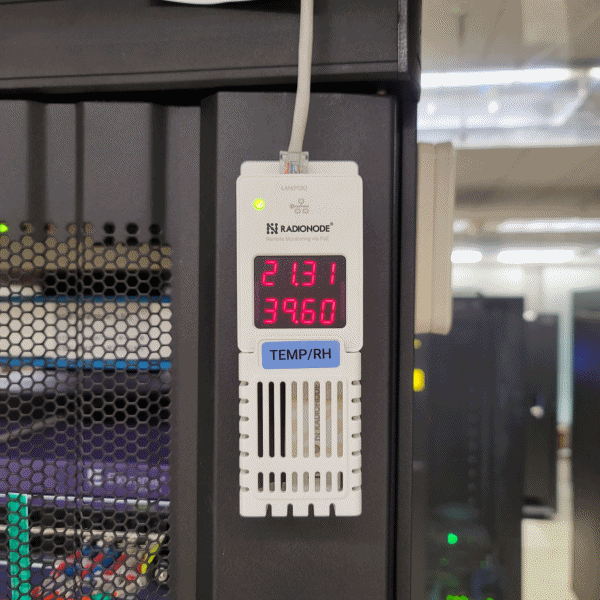

설치는 서버렉에 설치하여 서버렉 주변 온도를 측정할 수 있도록 하였고

PoE 허브를 통해 랜선에 전원까지 공급하여 별도의 아답터 없이 랜선하나로

설치되도록 구성하였습니다.







제품 설치후 RADIONODE365를 통해 PC, 스마트폰 등에서 언제 어디에서나

손쉽게 실시간 모니터링 하실 수 있도록 하였고 이탈값을 설정하여 이탈발생시

전화, 문자, 메일로 이탈알람을 보내어 확인즉시 조치하실 수 있도록 구성하였습니다.
