육가공 업체 냉장 냉동 온도 모니터링 솔루션 - RN171 + UA13 + PT100 + RADIONODE365





안녕하세요 산업용 IoT 센서를 활용하여

온도, 습도, 유해가스, 실내공기질, 수위, 누수, 진동, 소음 등

다양한 센서 모니터링 솔루션을 전문으로 구축해 드리는 기업

(주)와이즈맥스 입니다.





이번에 소개해 드릴 솔루션은 육가공 업체의 워크인 냉장 냉동고의 저온 온도를

모니터링하는 솔루션으로 품질관리를 위해 솔루션을 선택해 주셨습니다.

육가공 업체에서는 위생과 신선함이 가장 중요한 요소로 다양한 온도 범위를 통해

육류 가공 단계별, 육류 종류별로 운영되고 있습니다.

당연하게도 이러한 육류를 보관하는 냉장 냉동고에서 문제가 발생한다면

큰 손실로 이어질수 있고 HACCP 인증이나 회사의 신뢰도까지 문제될수 있습니다.

하여 저희 와이즈맥스를 찾아주셨고 실시간 모니터링 및 이탈알람 등의 기능을 통해

체계적인 운영 관리를 하실 수 있도록 구성하였습니다.

솔루션 구성은 국내 IoT 센서 브랜드 라디오노드의 제품을 활용하였습니다.



UA13	RADIONODE365





UA13은 USB타입의 PT100 센서를 호환하는 센서로 -200 ~ 300℃ 까지 측정이 가능하고

단독사용시 윈도우, 리눅스, 안드로이드, 맥 등의 OS를 지원하여 PC, 노트북, 태블릿, 스마트폰 등에

연결하여 사용하실 수 있고 RN171(Lan) or RN172(WiFi) 데이터 전송기와 함께 사용시

클라우드 서버로 전송은 물론 HTTP, TELNET, MODBUS TCP 등의 통신프로토콜을 통해

데이터를 직접 받아 다양하게 활용해 보실 수 있습니다.



RADIONODE365는 통합모니터링 클라우드 웹서비스로 아마존 클라우드 서버를 사용하여

강력한 보안환경과 안정적인 통신환경을 자랑합니다. 인터넷이 되는 곳이라면 언제 어디에서든

실시간 모니터링이 가능하며 이탈알람을 통해 즉각적인 조치가 가능합니다.

- RADIONODE365 특징 -

1. 한눈에 보기 편한 대시보드와 그래프

2. 긴급이탈알람 지원 (전화, 문자, 메일)

3. 각종보고서 지원 (일간, 주간, 월간, MKT 등)

4. 디스플레이 전용 모드 지원 (전광판 모드, 실내공기질 모드)

5. 가상채널을 통한 대시보드 커스텀 마이징 (Lua 스크립트 지원)

6. Open Api 지원을 통해 자체 시스템(MES, BMS 등)에 손쉽게 연동 가능

7. 이미지뷰어 (도면 및 현장 사진 등을 업로드 한 뒤 대시보드 오버랩 가능)





설치가 진행될 곳에 전기 및 LAN 포설이 되어 있지 않은 환경이라 전기공사와

LAN공사를 포함하여 진행이 되었습니다. 현장상황에 따라 공사도 어려운 곳은

LTE 라우터를 통해 별도의 통신망을 구축하여 진행되기도 합니다.







솔루션 구성에 포함된 제품은 RN171 유선 데이터 전송기와 UA13 그리고 PT100 센서를 연결하여

설치를 진행했습니다. PT100 센서로 측정된 아날로그 데이터를 UA13 에서 디지털로 전환한뒤에

RN171 유선 데이터 전송기로 클라우드 웹서비스로 전송하는 구성입니다.

RN171은 PoE를 지원하여 Lan하나로 전원과 통신을 공급해 설치를 편리하게 할 수 있습니다.

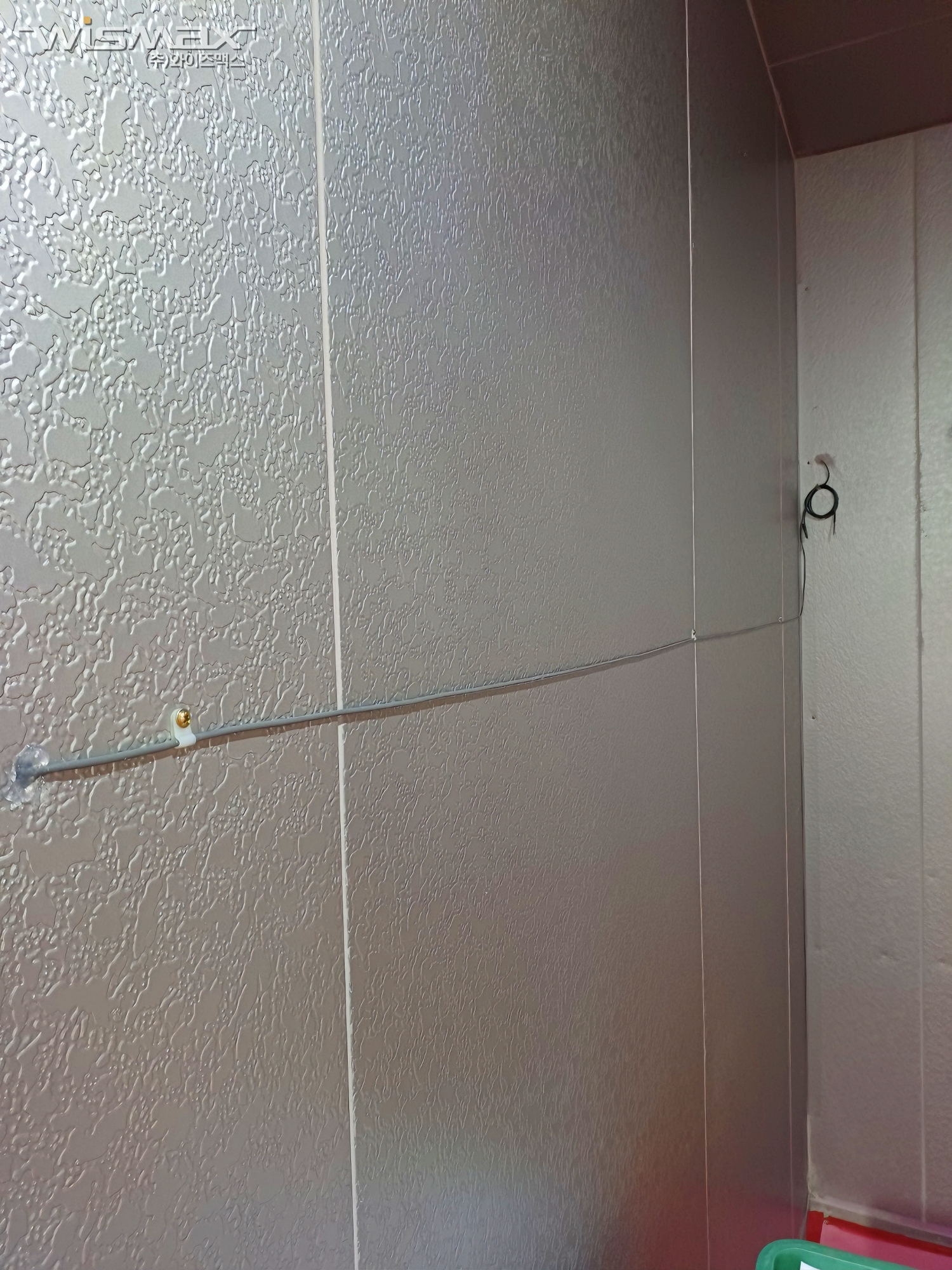

워크인 냉장고 밖에 RN171+UA13을 설치하고 타공을 통해 내부로 PT100 센서만

인입하여 내부의 저온 온도를 측정할수 있도록 설치하였습니다.







솔루션에 포함된 센서 제품은 모두 검교정 성적서를 발부 받아 문제가 없음을 확인하였고

1년마다 검교정을 받아 센서의 이상 유무를 확인하실수 있도록 구성하였습니다.

저희 와이즈맥스에서는 검교정 대행을 진행하고 있어 요청하시는 경우 검교정후 설치를 도와드리고 있습니다.







솔루션 구축 완료후 제품 이상여부 확인 및 담당자분께 제품에 대한

사용방법과 라디오노드365에 대한 교육까지 진행후 마무리 되었습니다.
