이번에 소개해 드릴 설치사례는 열병합 발전소의 석탄 사일로 화재예방을 위한

일산화탄소 및 온도를 모니터링하는 솔루션입니다.

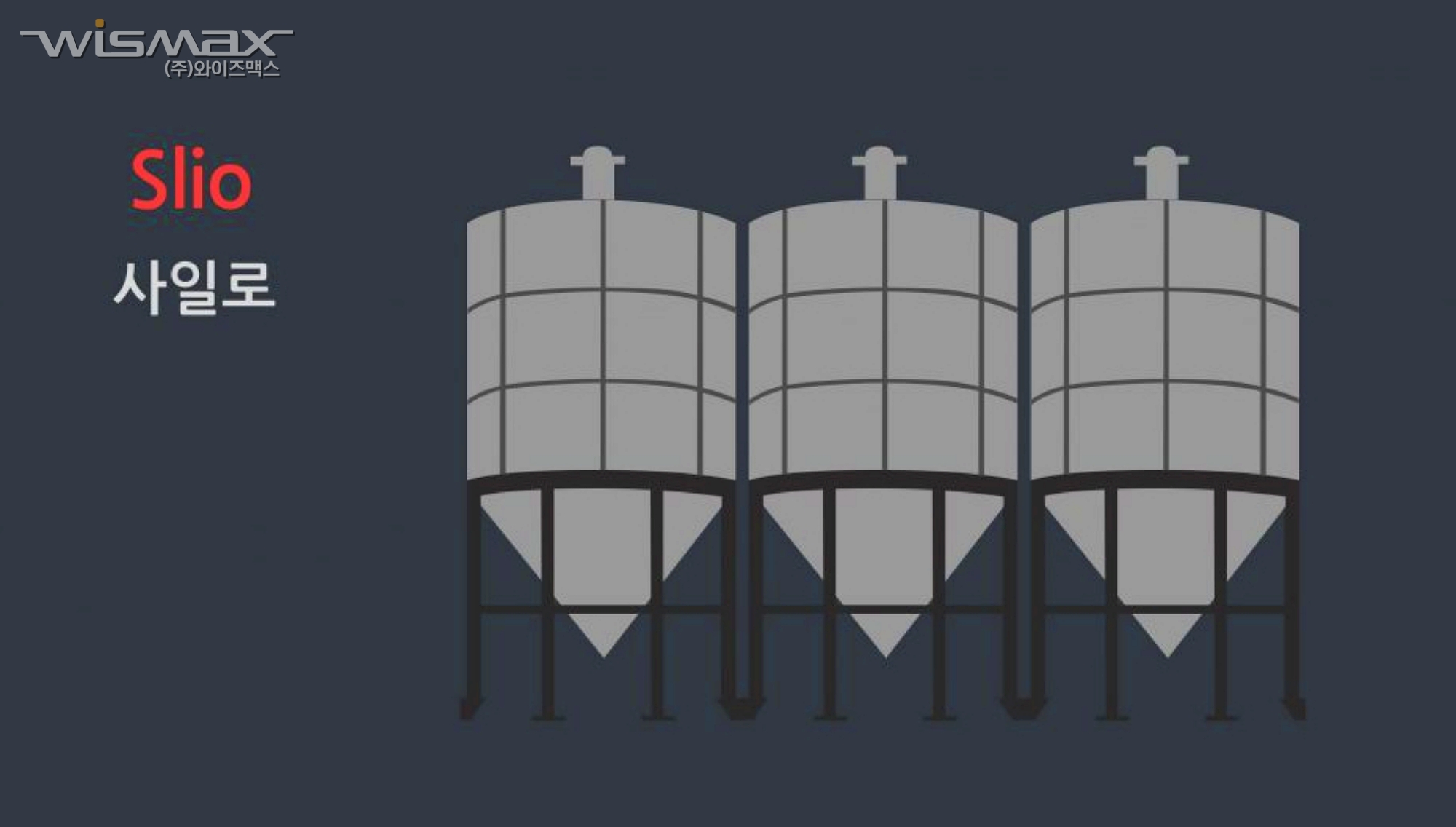

사일로란 일종의 저장고 인데요 이번에 솔루션이 진행된 곳은 열병합 발전소로

석탄을 저장하는 석탄사일로의 화재를 감지 하기 위해 일산화탄소와 온도를 모니터링하시길

희망하시어 진행되었습니다. 석탄 사일로에는 다량의 석탄이 들어오게 되고 이 석탄들이

뭉쳐 있으면서 작은 불꽃으로도 화재나 폭발의 위험성이 있어 안전을 위해 체계적인 관리가 필요합니다.

화재가 발생하게 되면 일산화탄소 가스가 발생하게 되고 내부의 온도 또한 상승하게 되어

IoT 센서를 통한 실시간 모니터링과 이탈알람 등을 받아보시길 희망하셨습니다.

솔루션 구성은 국내 IoT 센서 브랜드 라디오노드의 제품으로 구성하여 진행했습니다.

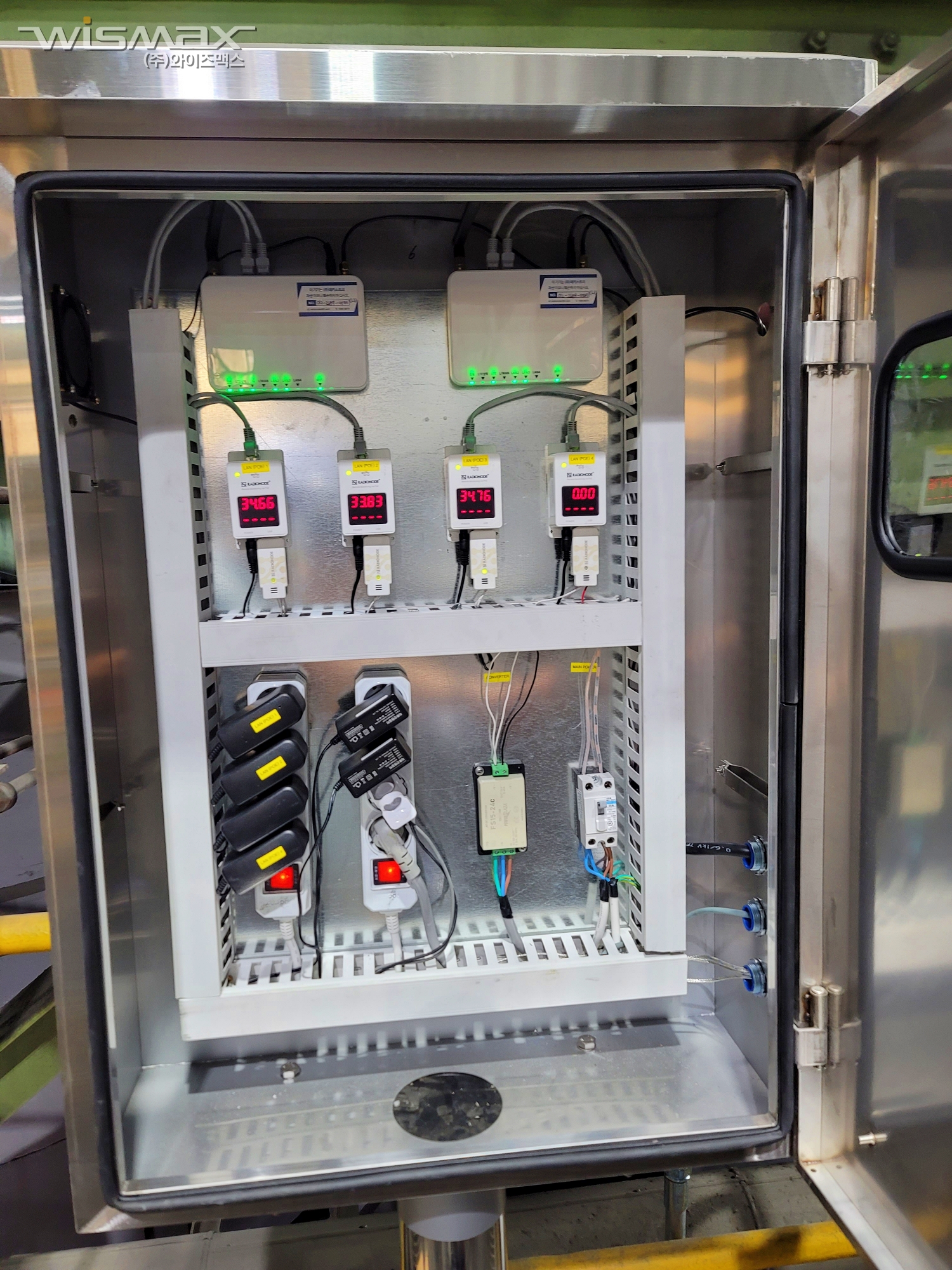

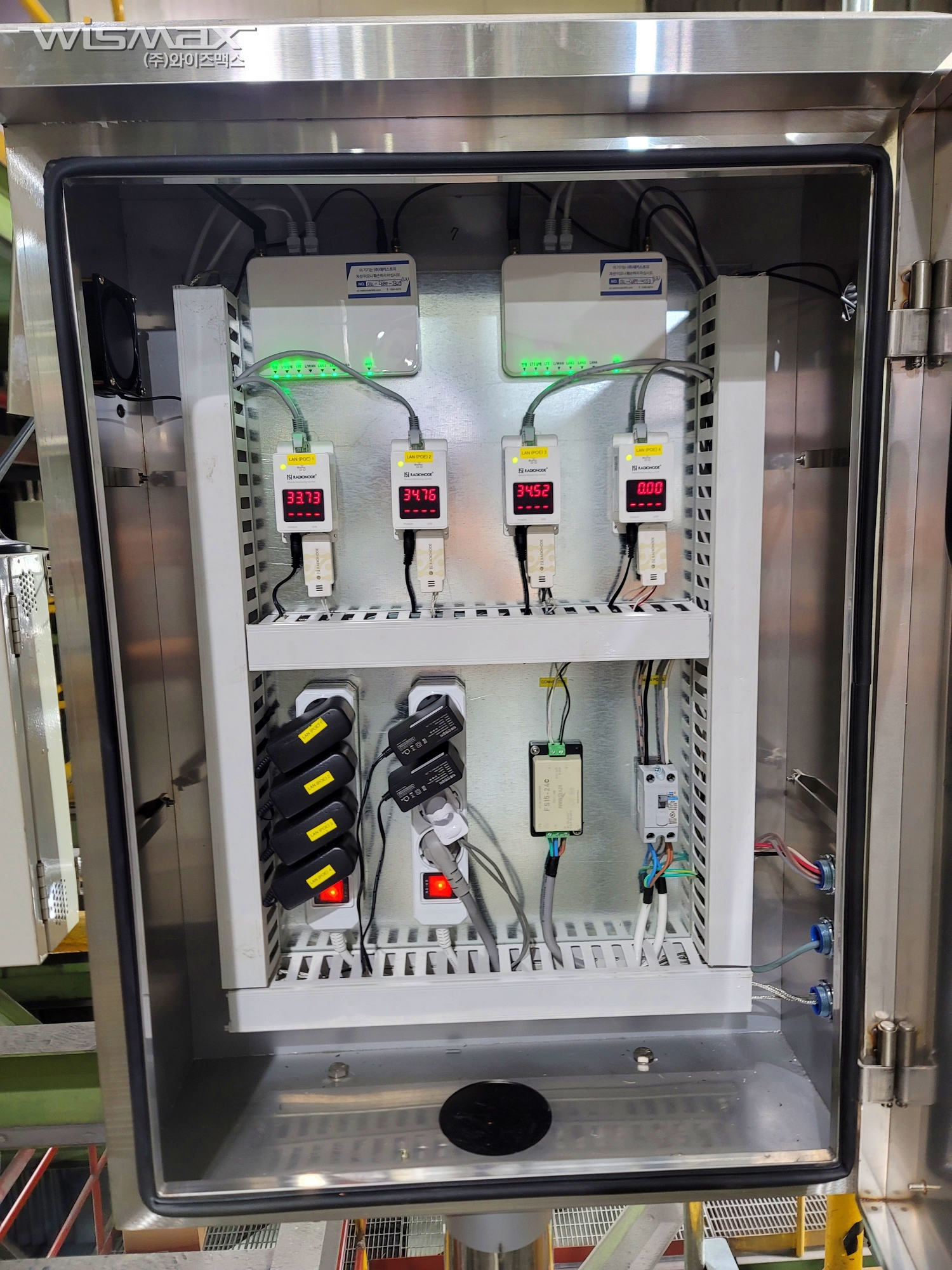

RN171 유선 데이터 전송기에 UA11-K + 써모커플 K 타입 조합으로 고온의 온도를 측정할 수 있도록 하였고

RN171 유선 데이터 전송기에 UA20-A + 방폭형CO 센서 조합으로 4~20mA 출력을 연동하여 일산화탄소를

측정할수 있도록 구성하였습니다. 통합 모니터링은 RADIONODE365를 통해 실시간 모니터링 및 이탈알람 등을

받아보실수 있도록 구성하였습니다.







설치는 사일로의 상,중,하 위치에 써모커플 K 타입 센서를 삽입하여 사일로 높이별 온도를 나누어

측정할수 있도록 구성하였고 사일로 맨 위 상단에 방폭형 CO센서를 설치하여 화재발생시

상단으로 모이는 일산화탄소 가스를 측정할수 있도록 하였습니다.

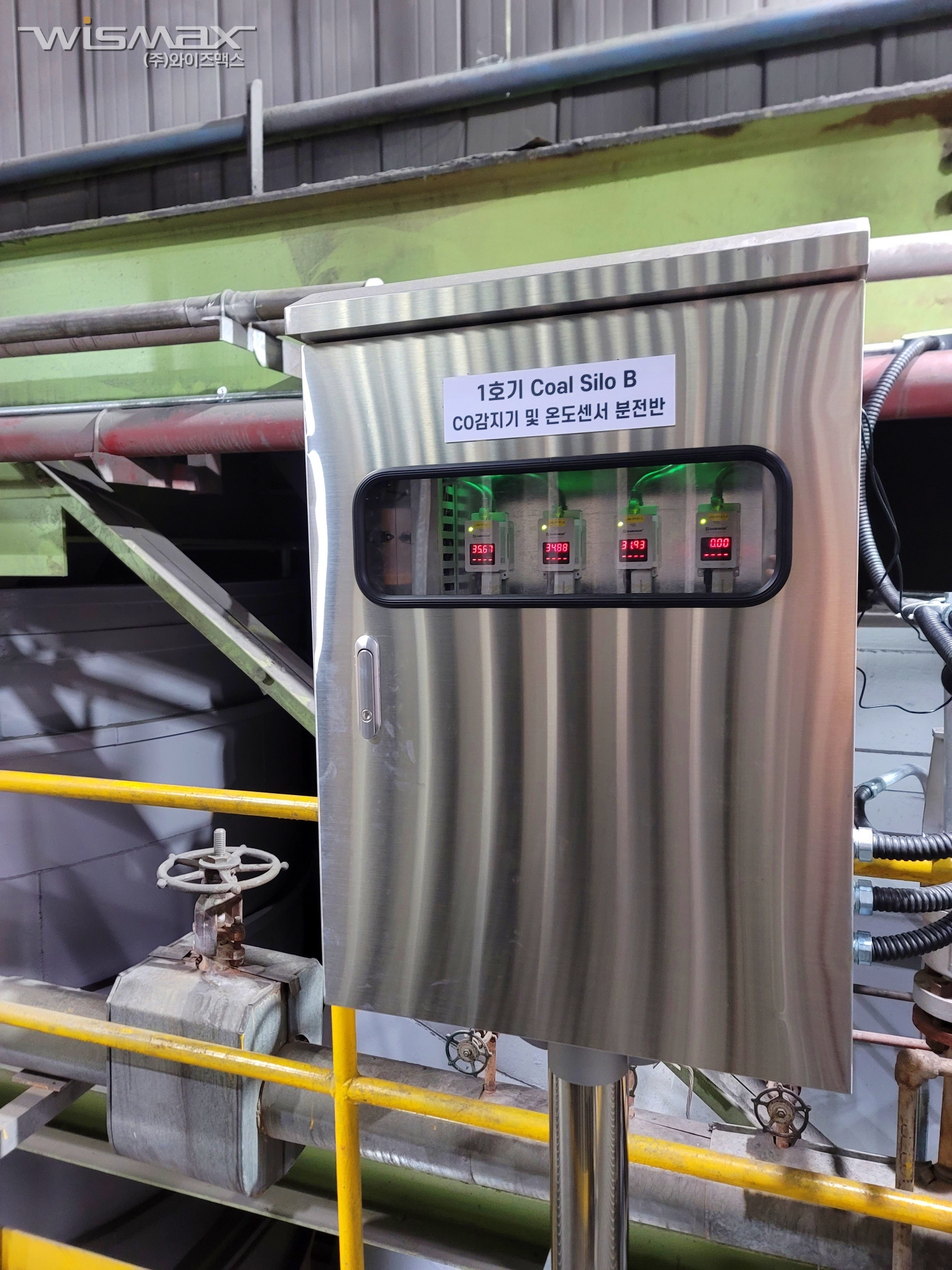

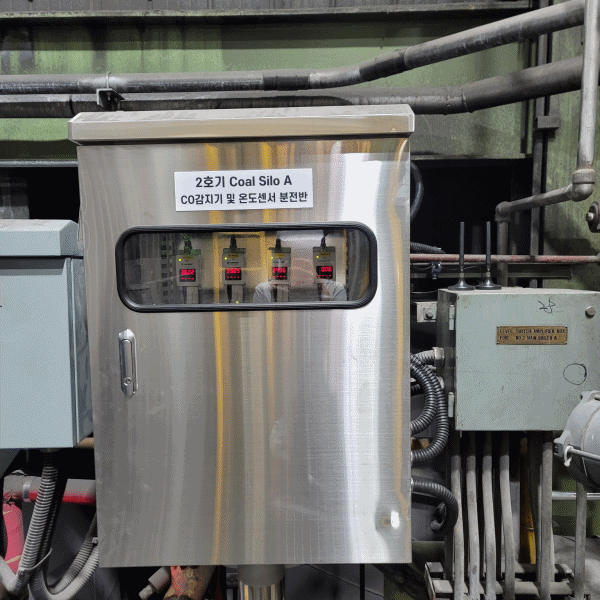

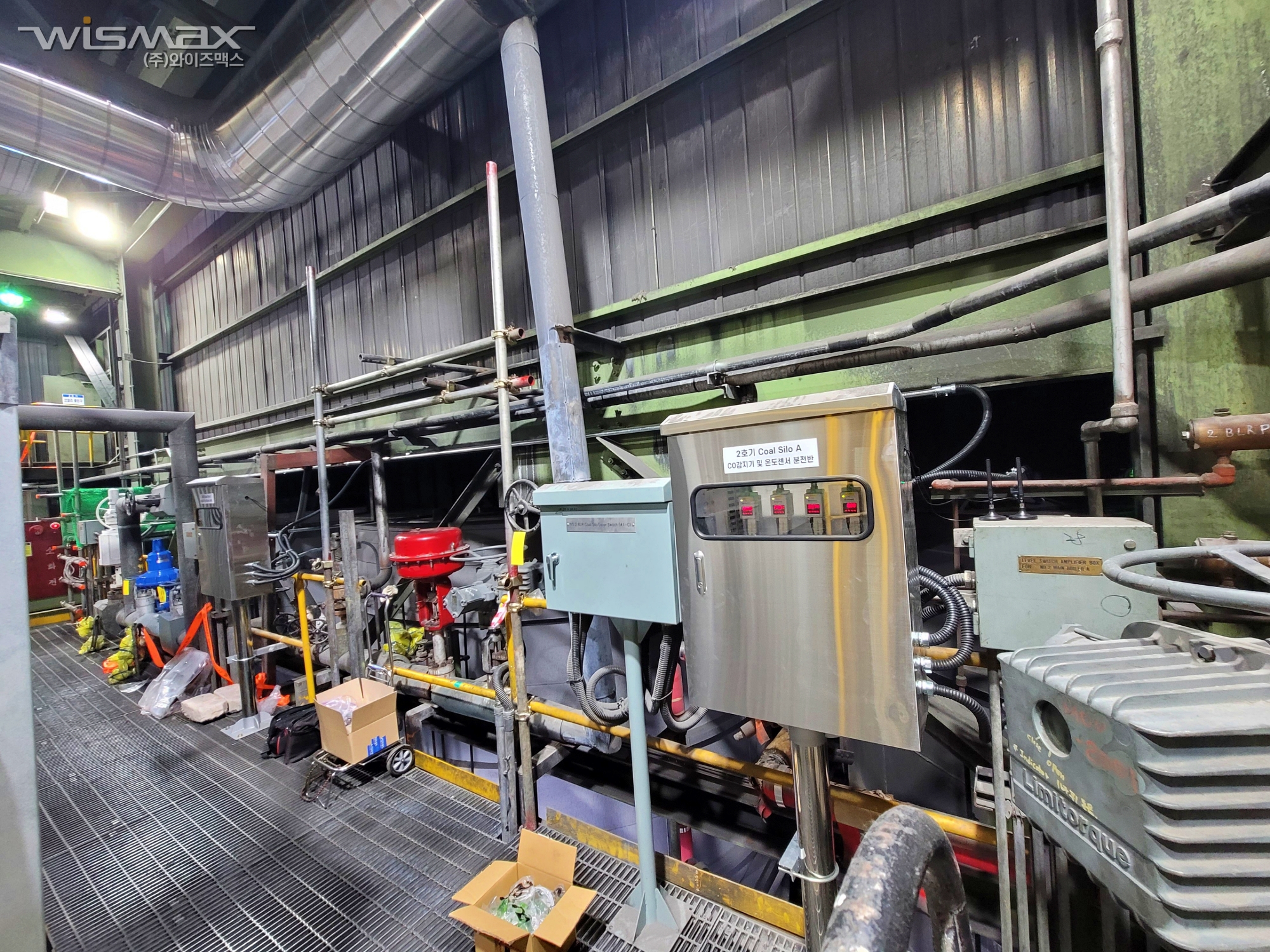

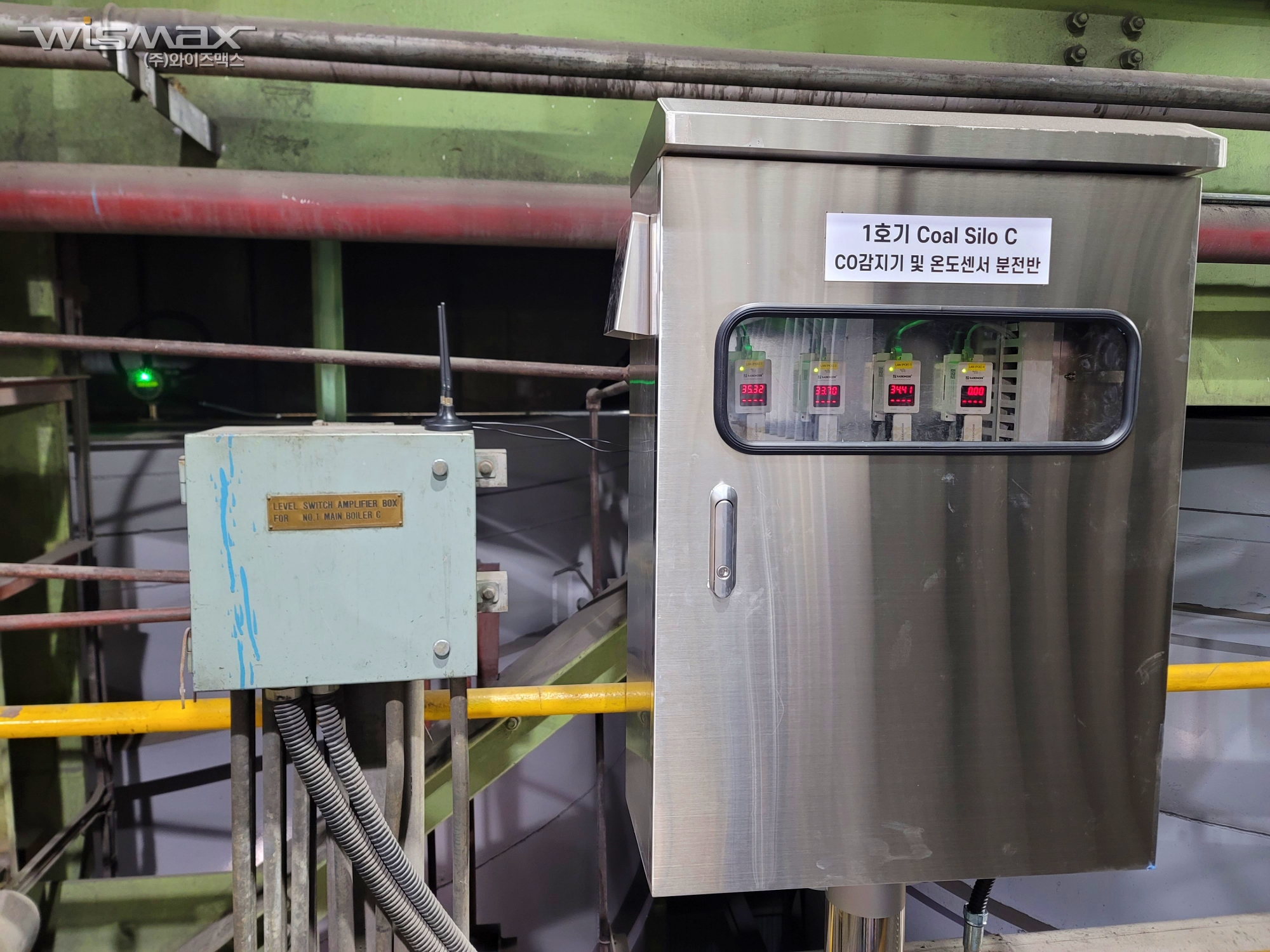

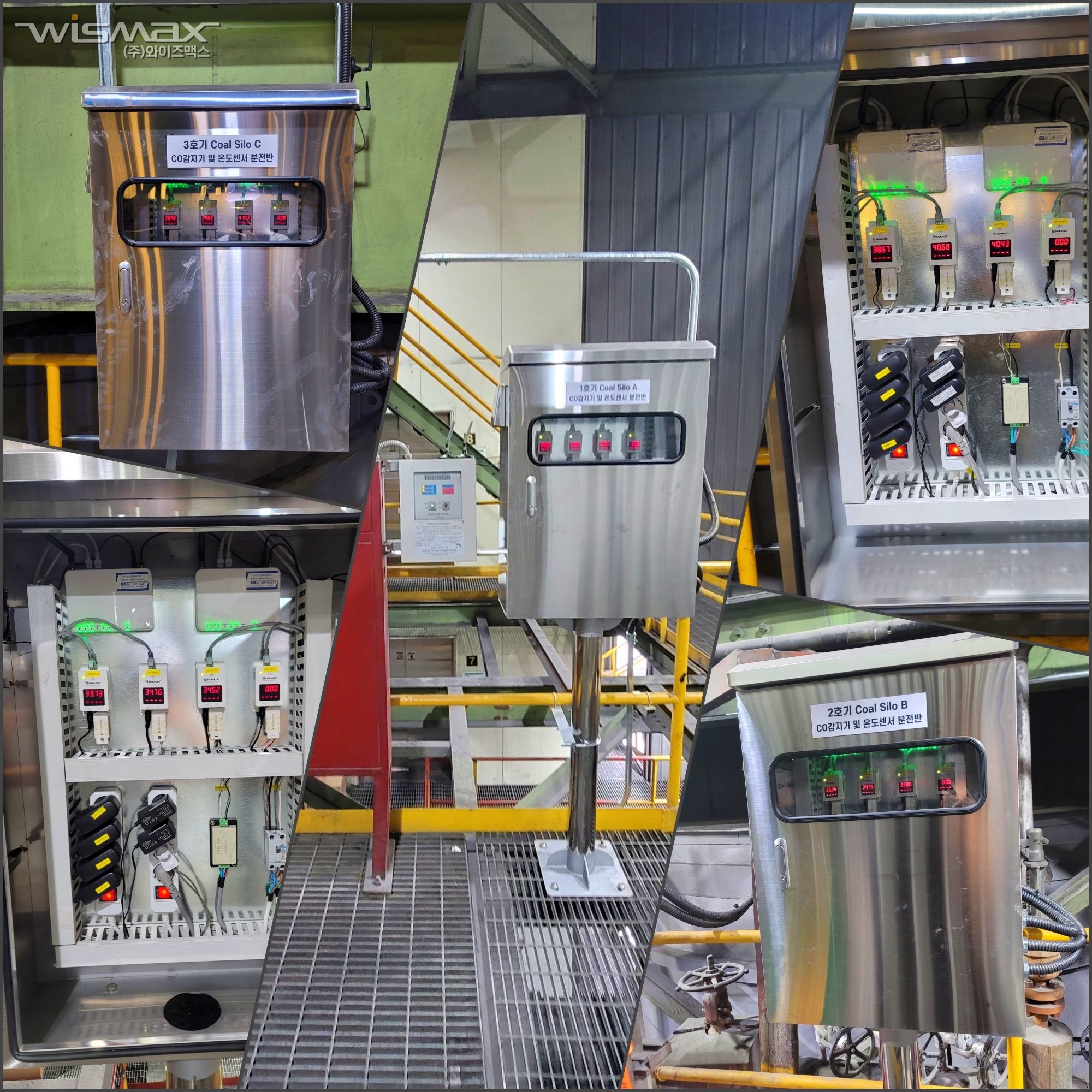

스틸 함체로 구성하여 스탠드형으로 구성해 설치하였고 현장에 통신공사를 진행하기에

비용이나 고려해야할점이 많아 LTE라우터를 통해 별도의 통신망을 구축하여 진행하였습니다.







설치후에는 제품에 대한 사용방법과 RADIONODE365에 대한

사용법등을 안내해 드린뒤 마무리 되었습니다.

IoT 센서 모니터링 솔루션 도입후 현장에 방문하지 않아도 사무실에서

편리하게 사일로 내부의 온도 모니터링은 물론 화재 감시도 할수 있게 되었고

이탈값을 설정하여 정상범위 이탈시 관리자에게 전화, 문자, 메일 등으로

알람이 전송될수 있도록 하였습니다. 또한 일간, 주간, 월간 등으로

발행되는 보고서를 통해 별도의 문서 작업없이도 손쉽게 운영 관리 하실수 있게 되었습니다.
