제약 바이오 업체 챔버 및 딥프리져 온도 모니터링 솔루션 - RN171 + UA11 + RADIONODE365





안녕하세요 산업용 IoT 센서를 활용하여

온도, 습도, 가스, 미세먼지, 전류 전압 출력 연동 등 다양한 곳에

센서 모니터링 및 이탈알람 솔루션을 전문으로 하는 기업

(주)와이즈맥스 입니다.



이번에 소개해 드릴 설치사례는 제약 바이오 업체에서 사용하고 있는 챔버 및 딥프리져 장비의

내부 온도를 모니터링 하는 솔루션입니다. 제약 바이오 업체에서는 연구개발과 QC등을 위해

챔버 및 딥프리져 등의 다양한 장비를 사용하고 있고 이 장비들을 사용하여 시약 및 생체시료,

바이오 원자재 등을 보관하고 연구하는데 활용하고 있습니다.

하여 오늘 소개해 드릴 곳 또한 이러한 이유로 챔버 및 딥프리져 장비의 온도를 모니터링 하시길

희망하셨고 국내 IoT 센서 브래드 라디오노드의 제품을 활용하여 솔루션을 구성하였습니다.



RN171	UA11-T	RADIONODE365

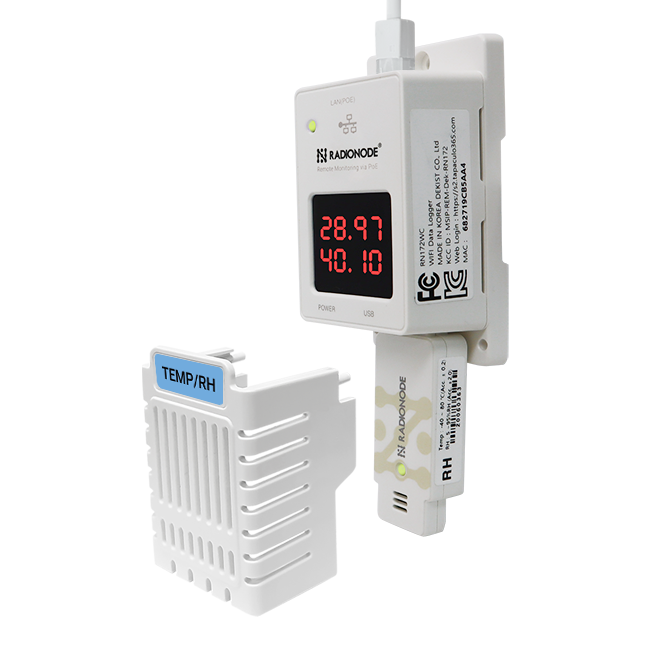

RN171은 데이터전송기로 USB 타입의 UA 센서를 연결하여 측정된 데이터를 유선 Lan통신을 통해

클라우드 서버로 전송은 물론 HTTP, TELNET, MODBUS TCP 등 다양한 통신프로토콜로

받아 직접 활용해 보실 수 있습니다.



UA11-T는 써모커플 T타입을 호환하는 센서로 온도를 -100 ~ 300℃ 까지 측정이 가능하고
단독사용시 윈도우, 리눅스, 안드로이드, 맥 등의 OS를 지원하여 PC, 노트북, 태블릿, 스마트폰 등에

연결하여 사용하실 수 있고 RN171(LAN) or RN172(WiFi) 데이터 전송기와 함께 사용하실 수도 있습니다.

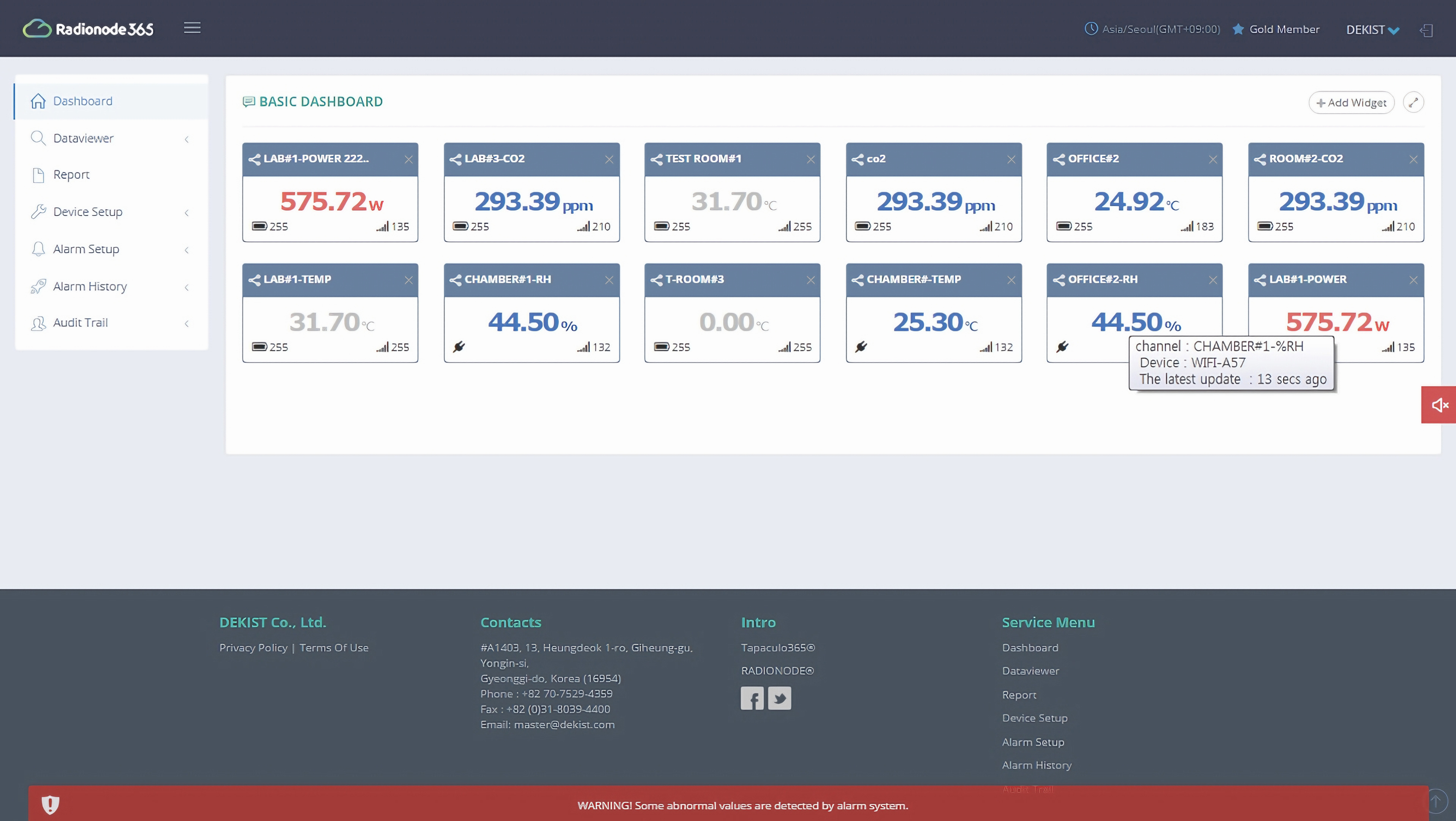

통합모니터링은 RADIONODE365 클라우드 웹서비스를 추천드립니다.

아마존 클라우드 서버를 사용하여 강력한 보안환경과 안정적인 속도를 자랑하고

인터넷이 되는 곳이라면 언제 어디에서든 편리한 센서 모니터링이 가능합니다.

- 라디오노드365 특징 -

1. 한눈에 보기 편한 대시보드와 그래프

2. 긴급이탈알람 지원 (전화, 문자, 메일)

3. 각종보고서 지원 (일간, 주간, 월간, MKT 등)

4. 디스플레이 전용 모드 지원 (전광판모드, 실내공기질 모드)

5. 가상채널을 통한 대시보드 커스텀 마이징 (Lua 스크립트 지원)

6. Open Api 지원을 통해 자체 소프트웨어에 손쉽게 연동 가능

7. 이미지뷰어 (도면 및 현장사진 등을 업로드 한 뒤 대시보드 오버랩)

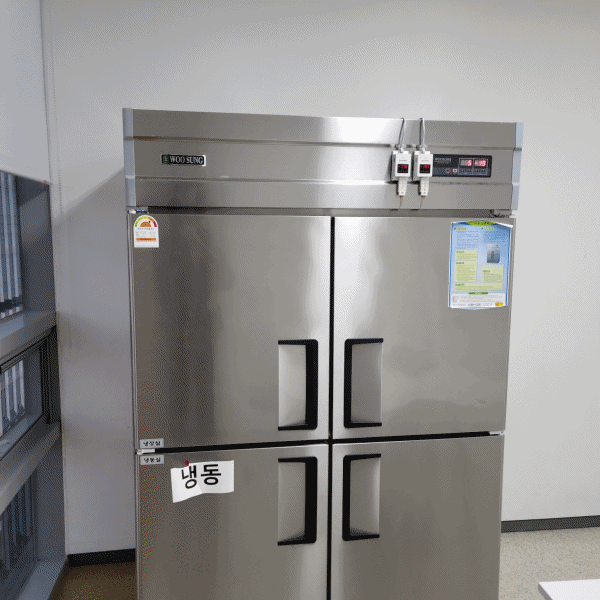

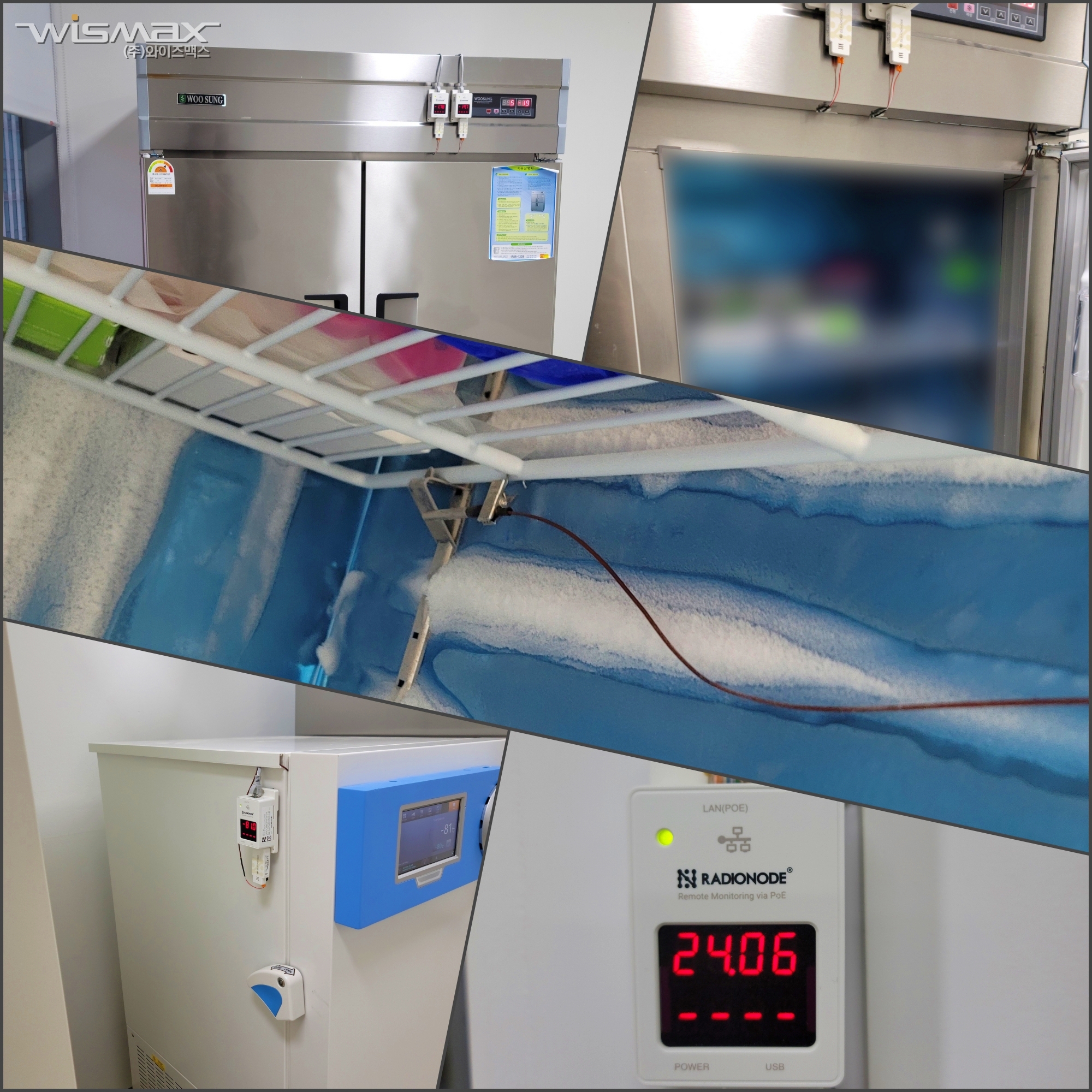

칸이 분리되어 있는 딥프리져 장비에는 RN171 + UA11-T 제품을 2셋트로 구성하여 칸 별로 온도를

측정해 모니터링 할 수 있도록 구성하였습니다. 데이터 전송기와 UA11-T 는 외부에 설치를 하고

써모커플 T타입 센서만 내부로 인입하여 설치를 진행하였습니다.

설치시 유의할점은 홀이 있는 경우 홀을 통해서 센서를 인입하면 되지만 홀이 없는 경우에는

냉장고 문틈 고무패킹 사이로 설치를 해야하며 이때 약간의 여유를 주어 단선이 발생하지 않도록

설치하는 것이 중요합니다.

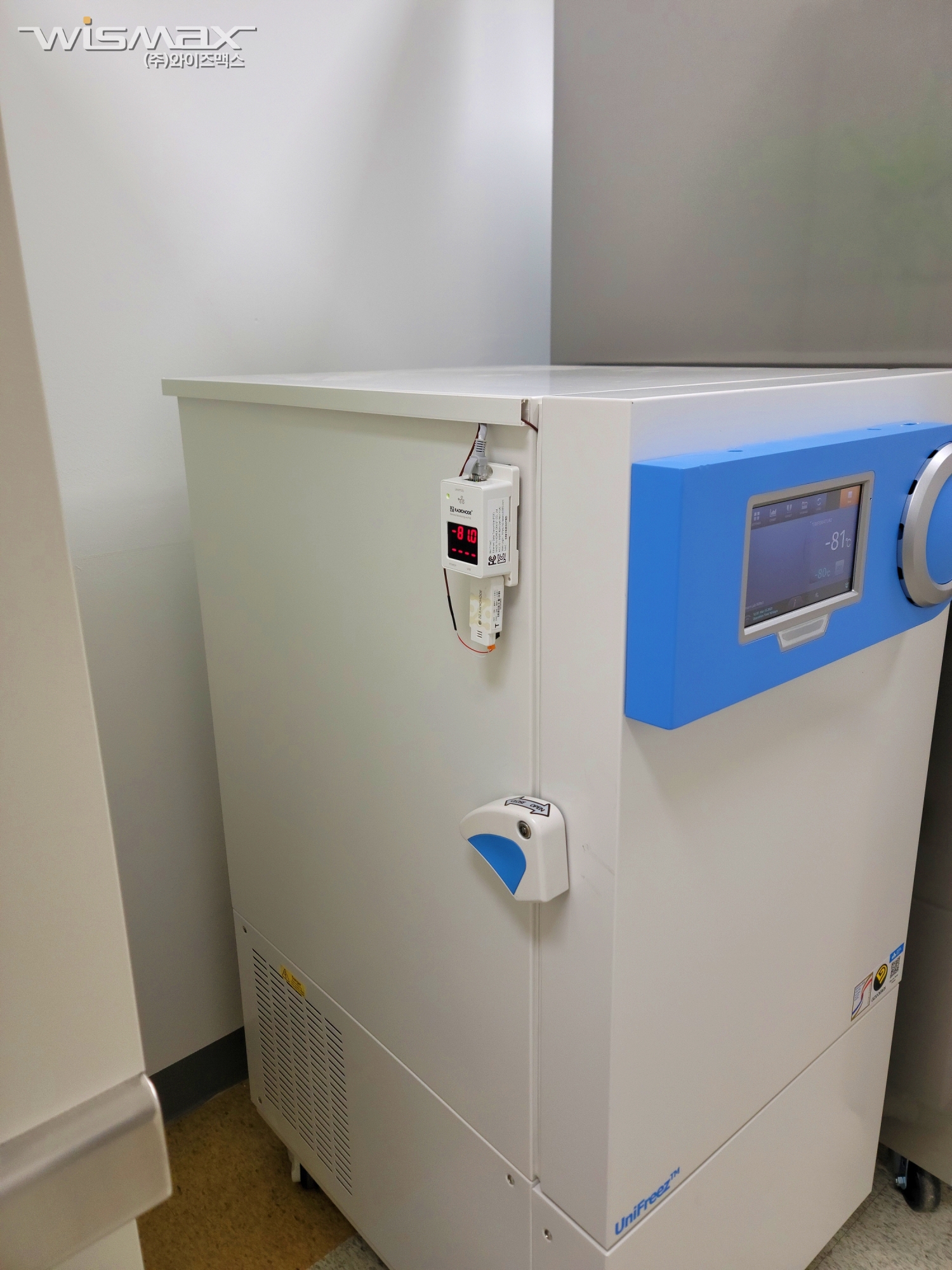

챔버 장비 또한 외부에 RN171 + UA11-T 제품을 설치하고 내부에 써모커플 T타입 센서만

인입하여 내부의 저온 온도를 측정할 수 있도록 설치하였습니다.







설치후에는 제품에 대한 사용방법과 RADIONODE365 사용법에 대해

교육해 드린뒤 마무리 되었습니다.



저희 와이즈맥스는 다년간 산업용 IoT 센서 모니터링 솔루션을 전문으로 하여

온도, 습도, 유해가스, 악취, 실내공기질, 전력량, 수위, 누수, 누액, 진동, 소음 등

다양한 센서 모니터링 및 이탈알람 솔루션을 진행해 왔습니다.

필요하신 센서 모니터링이 있다면 언제든 저희 와이즈맥스에 문의해주세요

전문엔지니어를 통해 최적의 맞춤형 솔루션을 약속드립니다.
