오늘 소개해 드릴 설치사례는 제약 바이오 업체의 인큐베이터(배양기)와

상온보관실 등에 온도 및 습도를 모니터링 하는 솔루션 입니다.

솔루션 구성은 국내 IoT 센서 브랜드 라디오노드의 제품을 활용하였습니다.

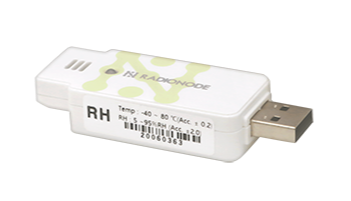

UA10은 USB타입의 온도 습도 측정 트랜스미터 제품으로 온도는 -40 ~ 80℃,

습도는 5 ~ 95%RH 까지 측정이 가능하고 단독사용시 윈도우, 리눅스, 맥, 안드로이드 등의

OS를 지원하여 PC, 노트북, 태블릿, 스마트폰 등에 연결하여 손쉽게 데이터를 확인해 보실수 있고

RN171(유선) & RN172(무선) 데이터 전송기와 함께 사용시 유무선 네트워크를 통해 측정된 데이터를

클라우드 웹서비스 및 HTTP, TELNET, MODBUS TCP 등 다양한 통신프로토콜을 통해 데이터를 받아보실수도 있습니다.





측정된 데이터는 RADIONODE365 클라우드 웹서비스를 통해 관리하실 수 있도록 하였는데요

RADIONODE365 클라우드 웹서비스는 아마존 클라우드 서버를 사용하여 강력한 보안환경은 물론

안정적인 통신속도를 자랑하며 인터넷이 되는 곳이라면 언제 어디에서든 실시간모니터링이 가능합니다.

- 라디오노드365 특징 -

1. 한눈에 보기 편한 대시보드와 그래프

2. 긴급이탈알람 지원 (전화, 문자, 메일)

3. 각종보고서 지원 (일간, 주간, 월간, MKT 등)

4. 디스플레이 전용 모드 지원 (전광판 모드-Nest Panel, 실내공기질-IAQ Panel)

5. 가상채널을 통한 대시보드 커스텀 마이징 (Lua 스크립트 지원)

6. Open Api 지원을 통해 자체 소프트웨어에 손쉽게 연동 가능

7. 이미지뷰어 (도면 및 현장사진 등을 업로드 한 뒤 대시보드 오버랩)





설치는 RN171 + UA10을 연결하여 RADIONODE365로 관리하실 수 있도록 구성하였습니다.

RN171은 유선 데이터 전송기로 PoE(Power Over Ethernet)를 지원하여 별도의 전원 연결 없이

Lan선만으로도 전원공급을 받아 사용이 가능합니다.

※ PoE 사용시 PoE 허브 또는 PoE 인젝터 필요 ※

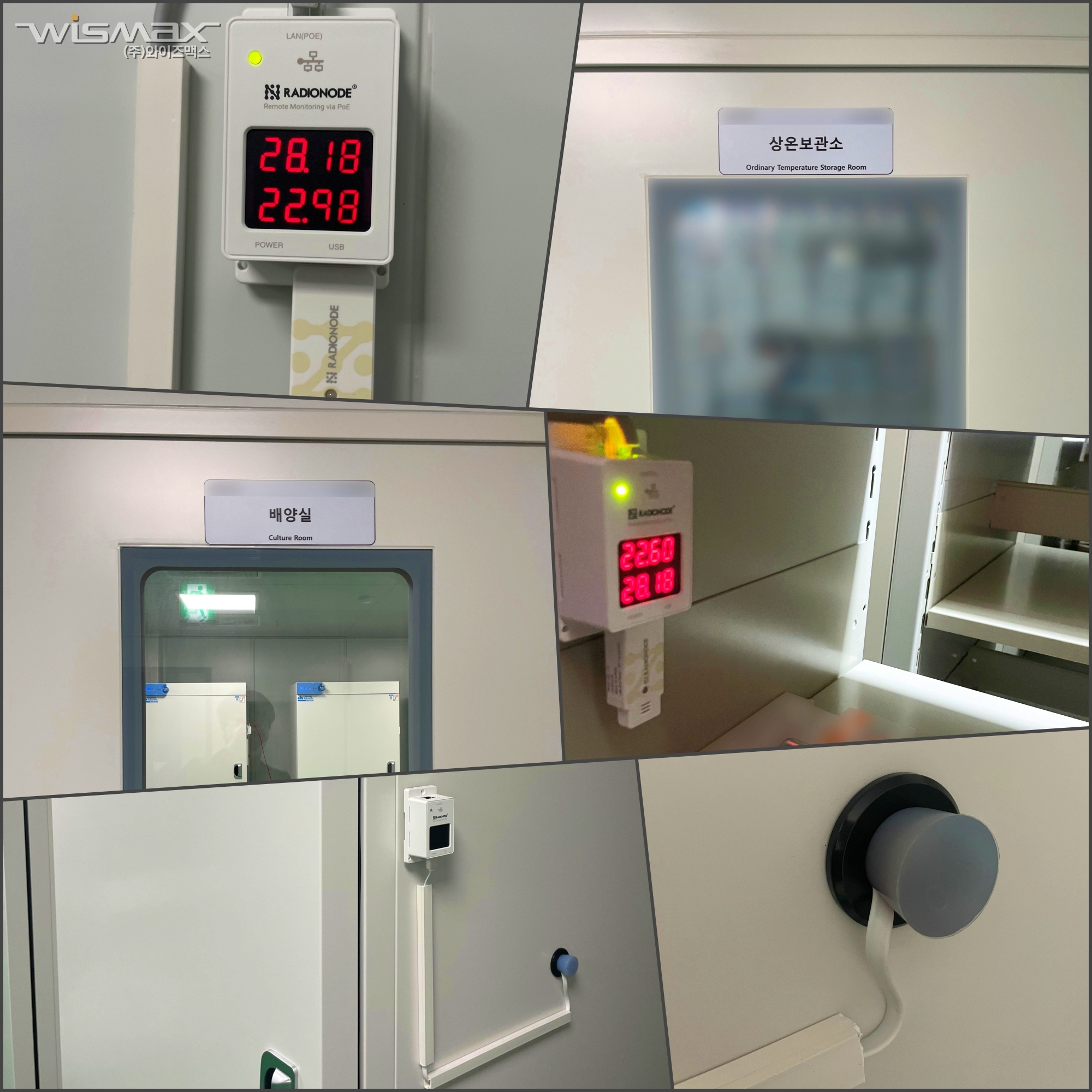

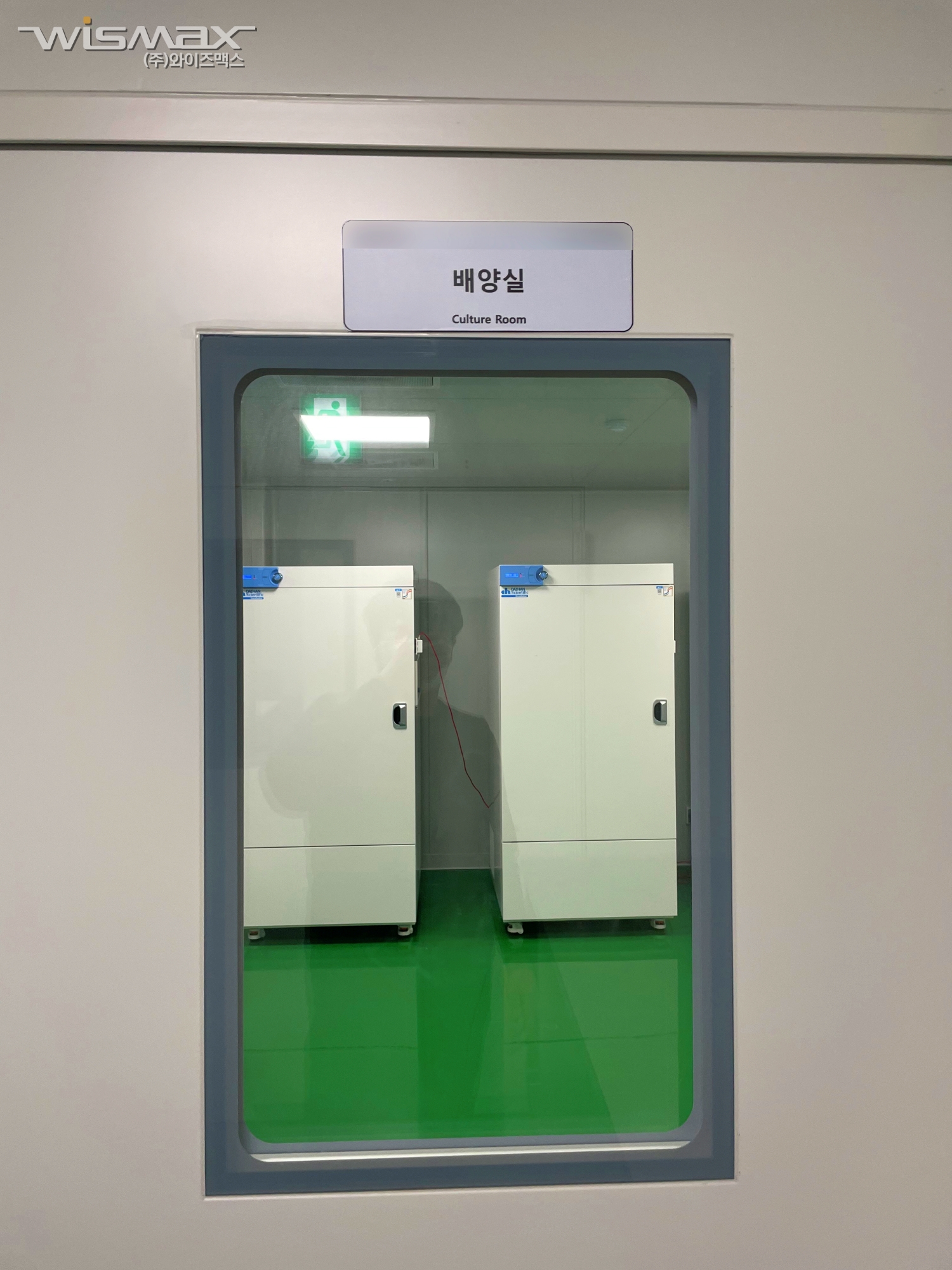

설치위치는 인큐베이터 내부, 상온보관소, 배지보관소 등에 설치되었고 RADIONODE365로 관리하여

이탈값을 설정하여 벗어날 경우 이탈알람이 울리도록 하였습니다.

또한 일간, 주간, 월간, MKT 등으로 별도의 문서 작업없이 손쉽게 운영관리하실수 있도록 구성하였습니다.







기존에도 온습도계를 사용하고 계셨지만 단순 디스플레이 표기만 되는 제품이라

담당자가 매번 현장에 방문하여 온도와 습도를 수기로 작성하고 보고서 형태로 만들어

관리해야하는 번거로움이 있었습니다. 또한 문제 발생시에도 즉각적으로 알아채리기 어려웠지만

솔루션 도입후 이탈값을 설정하여 이탈발생시 전화, 문자, 메일로 담당자에게 이탈알람을 보내어

빠른 조치가 가능하도록 하였습니다.

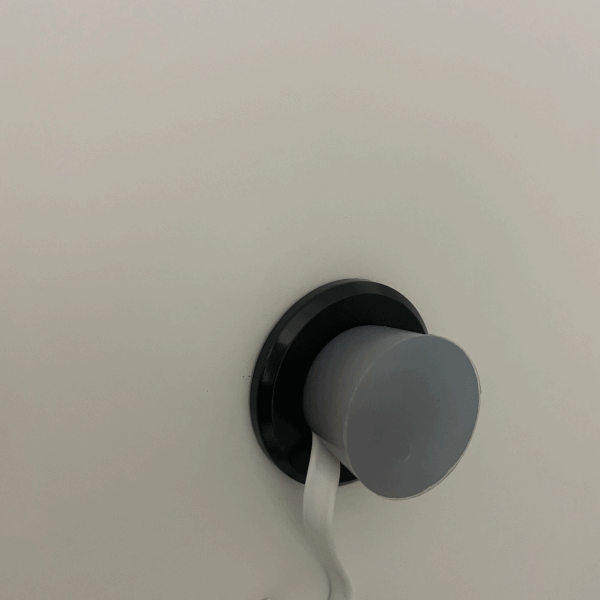

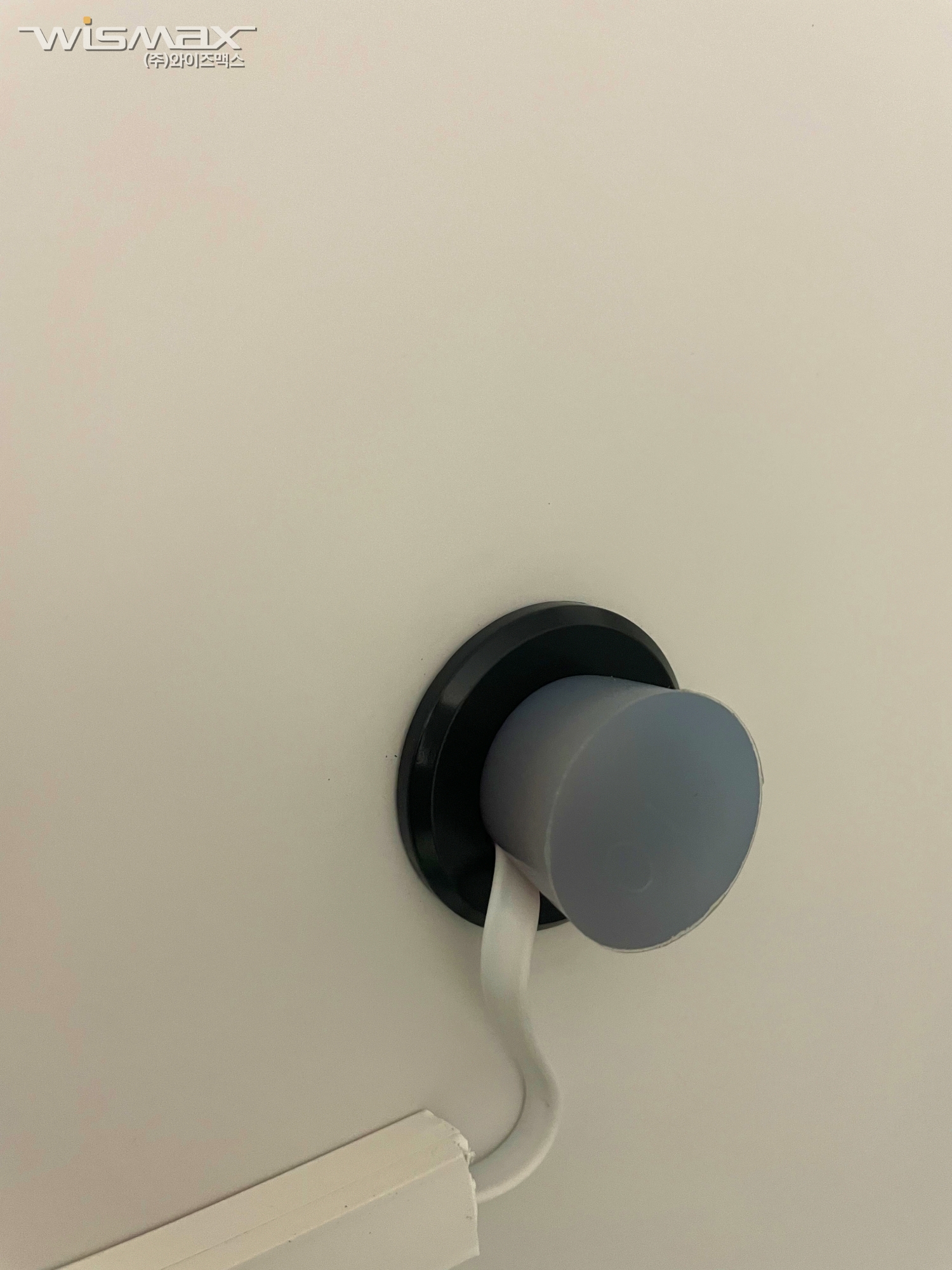

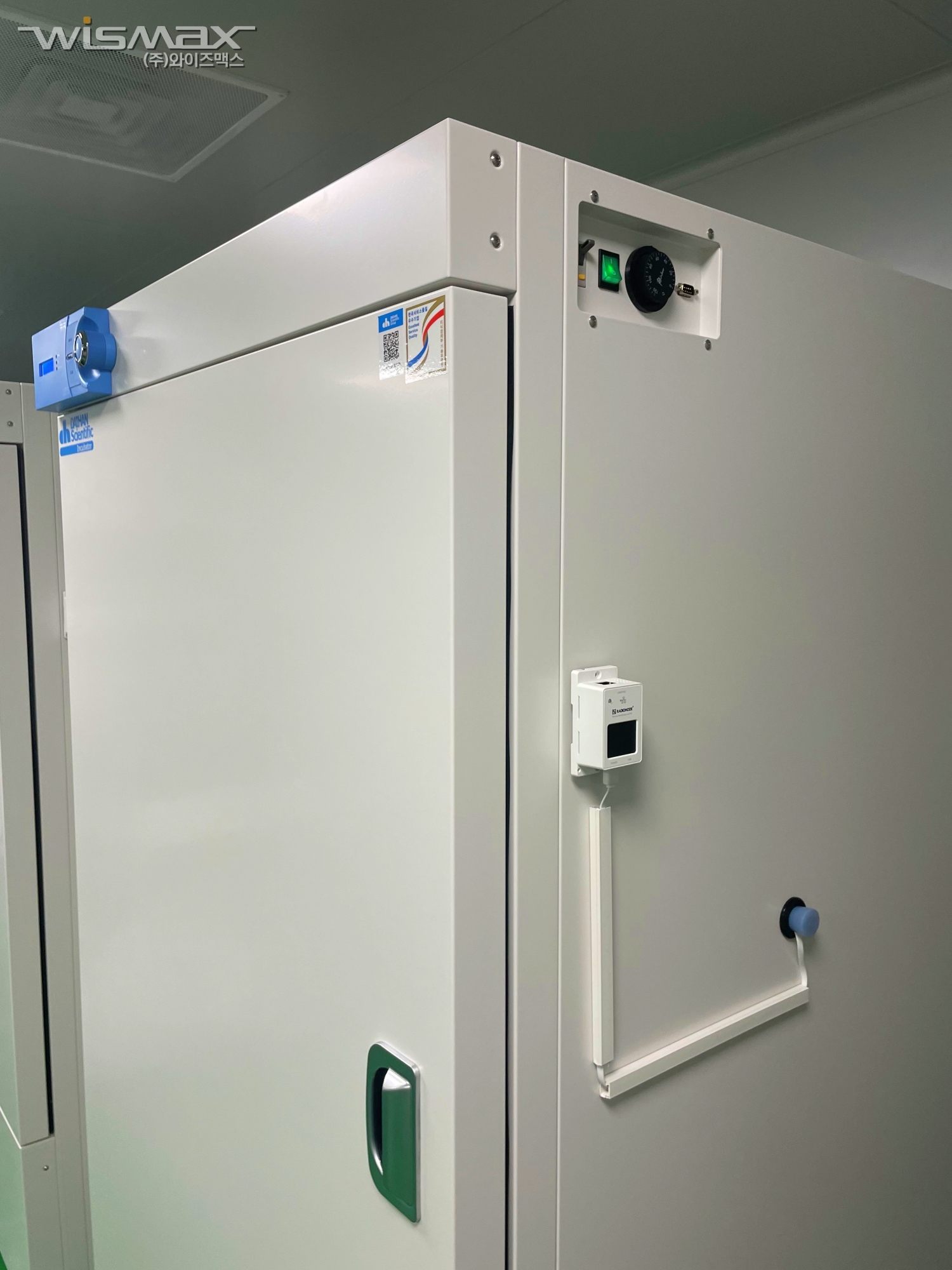

인큐베이터 내부에는 문틈사이가 매우 좁게 되어 있는 경우가 있어 별도의 홀이 있는 경우

홀을 통해 설치가 진행되고 홀이 없는 경우에는 RG40 필름형 연장케이블을 통해

문틈사이로 설치가 가능합니다.







설치 완료후에는 제품에 대한 설명과 라디오노드365 사용법에 대한 교육으로 마무리 되었습니다.
