정미소 보관창고 온습도 모니터링 솔루션 - RN172 + UA10 + RADIONODE365





안녕하세요 산업용 IoT 센서를 활용하여

온습도, 유해가스, 실내공기질, 화재감지, 수위, 누수, 유량, 유속, 진동, 소음 등

다양한 센서 모니터링 및 이탈알람 솔루션을 전문으로 하는 기업

(주)와이즈맥스 입니다.





오늘 소개해 드릴 설치사례는 정미소의 쌀 보관창고의 온도와 습도를 모니터링하는 솔루션입니다.

한국인이라면 밥이 보약이죠? 이번에 쌀을 저장하고 있는 정미소 창고에서 온도와 습도를 모니터링하고

온도와 습도가 일정 범위를 이탈하게 되면 알람을 받아보실 수 있도록 요청하셔서 진행하게 되었습니다.

솔루션 구성은 국내 IoT 센서 브랜드 라디오노드의 제품을 활용하여 진행되었습니다.



◆ 무선 데이터 전송기 RN172 ◆

◆ USB 타입의 비접촉식 온도 습도 측정 데이터로거 UA10 ◆

◆ 실시간모니터링 및 이탈알람 웹서비스 RADIONODE365 ◆

RN172	UA10	RADIONODE365





RN172는 무선 데이터전송기 제품으로 UA 데이터로거로  측정된 데이터를

클라우드 서버로 전송은 물론 HTTP, MODBUS TCP, TELNET 등의

통신프로토콜을 통해 데이터를 직접 받아 다양하게 활용하실수 있습니다.



UA10은 USB 타입의 비접촉식 온습도 측정 데이터로거 제품으로

온도는 -40 ~ 80℃, 습도는 5 ~ 95%RH 까지 측정이 가능합니다.

단독사용시 윈도우, 리눅스, 안드리오드 등의 OS를 지원하여

PC, 노트북, 태블릿, 스마트폰 등에 연결하여 손쉽게 데이터를 확인해

보실수 있고 USB 형태로 되어 있어 검교정 및 교체가 매우 용이합니다.

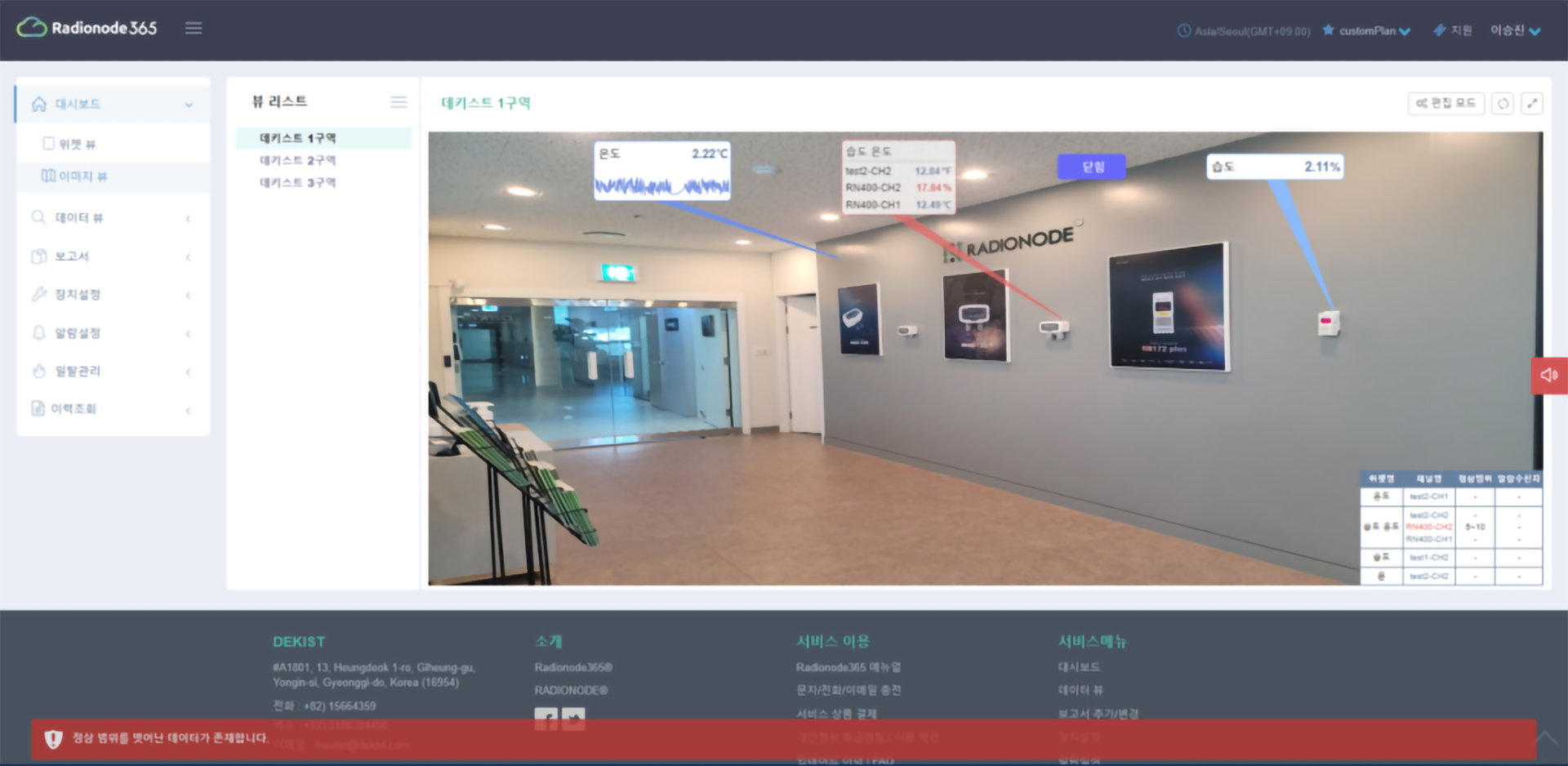

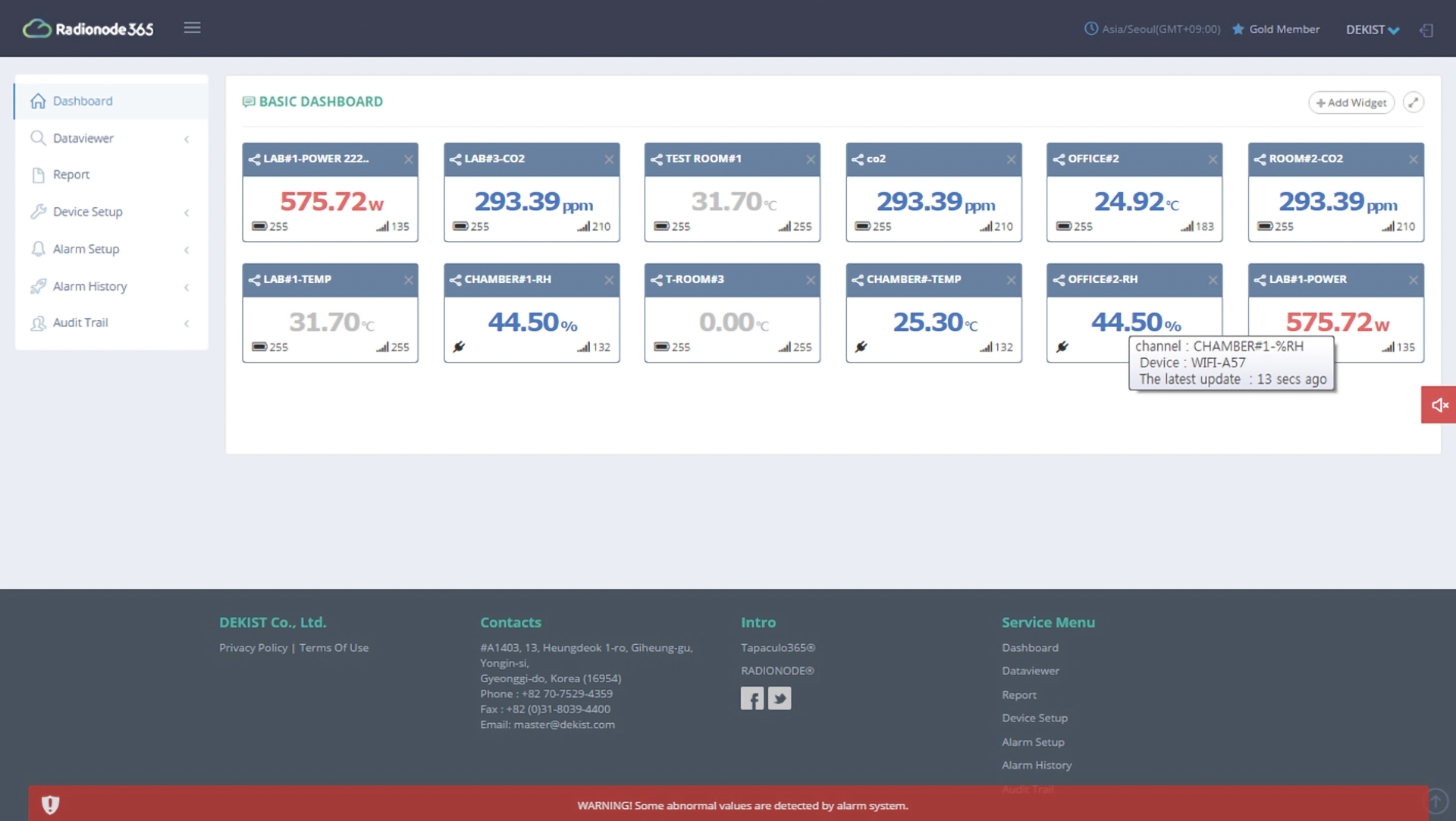

RADIONODE365 클라우드 웹서비스는 아마존 클라우드 서버를 사용하여

강력한 보안환경은 물론 안정적인 속도를 자랑하며 인터넷이 되는 곳이라면

언제 어디에서나 쉽게 실시간으로 데이터를 확인해 보실 수 있습니다.

RADIONODE365 특징

● 한눈에 보기 편한 대시보드와 그래프 ●

● 긴급이탈알람 지원 (전화, 문자, 메일) ●

● 각종보고서 지원 (일간, 주간, 월간, MKT) ●

● 디스플레이 전용 모드 지원 (전광판 모드 Nest Panel) ●

● 가상채널을 통한 대시보드 커스텀 마이징 (Lua 스크립트 지원) ●

● Open Api 지원을 통해 자체 소프트웨어에 손쉽게 활용 가능 ●

● 이미지뷰어 (도면 및 현장사진 등을 업로드 한 뒤 대시보드 오버랩) ●

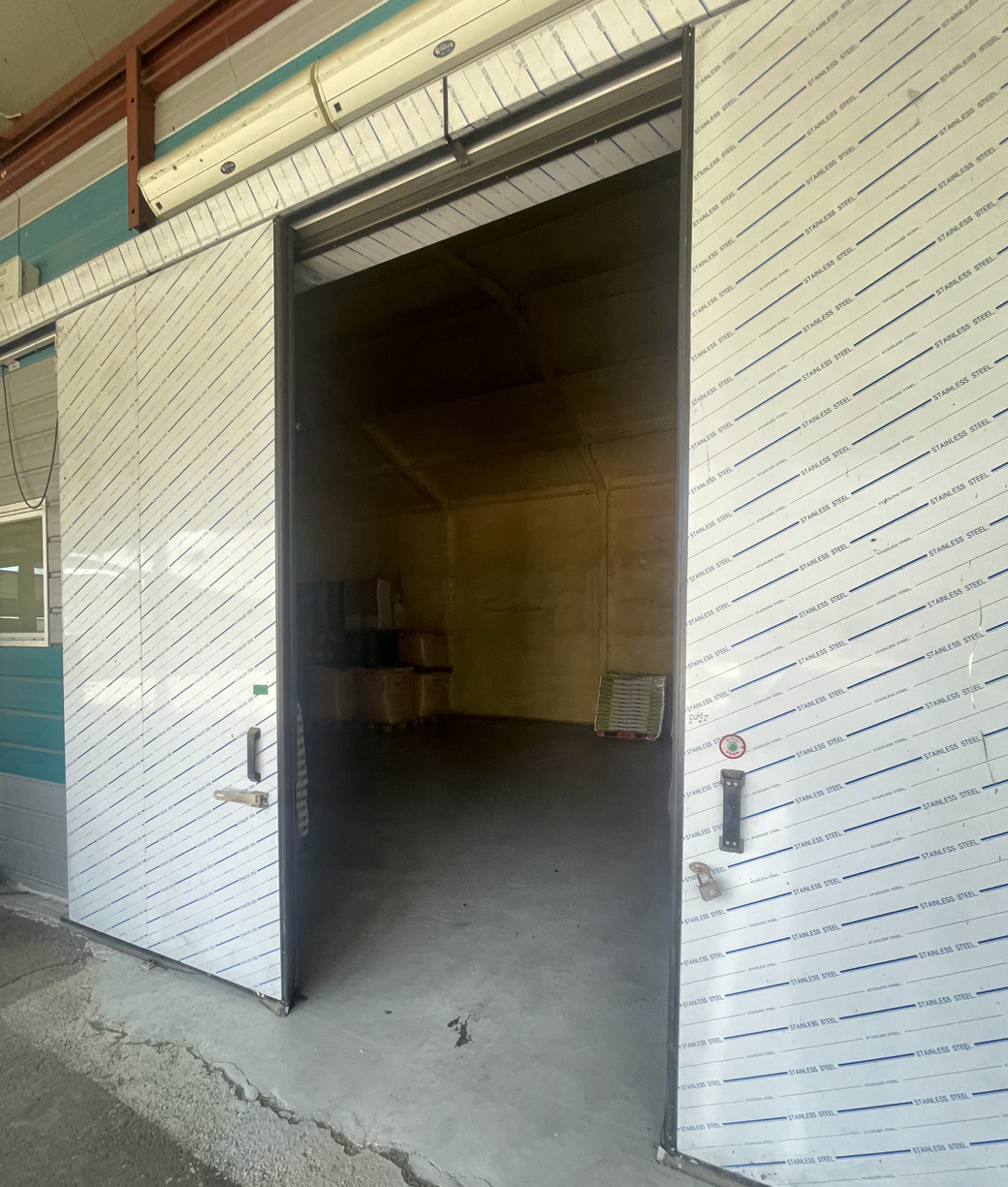

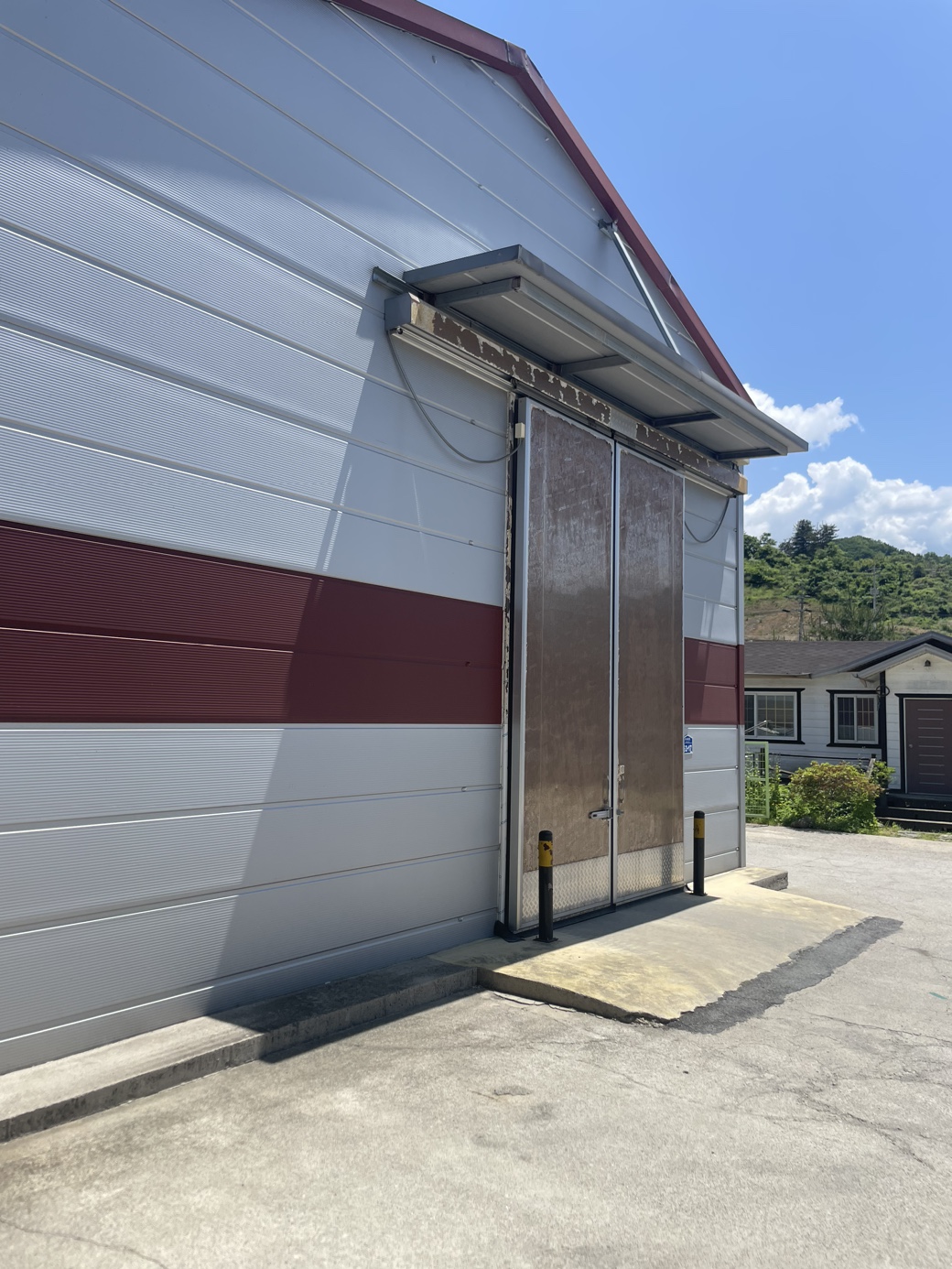

설치가 진행된 곳은 가평군에 위치한 정미소 창고로 여러곳의 창고에 설치가 진행되었습니다.

사전 미팅을 통해 현장 방문시 WiFi 신호를 사용할 수 있는 환경이어서 별도의 통신망 구축 없이

RN172 데이터 전송기를 통해 기존 와이파이 망으로 연결하여 진행했습니다.

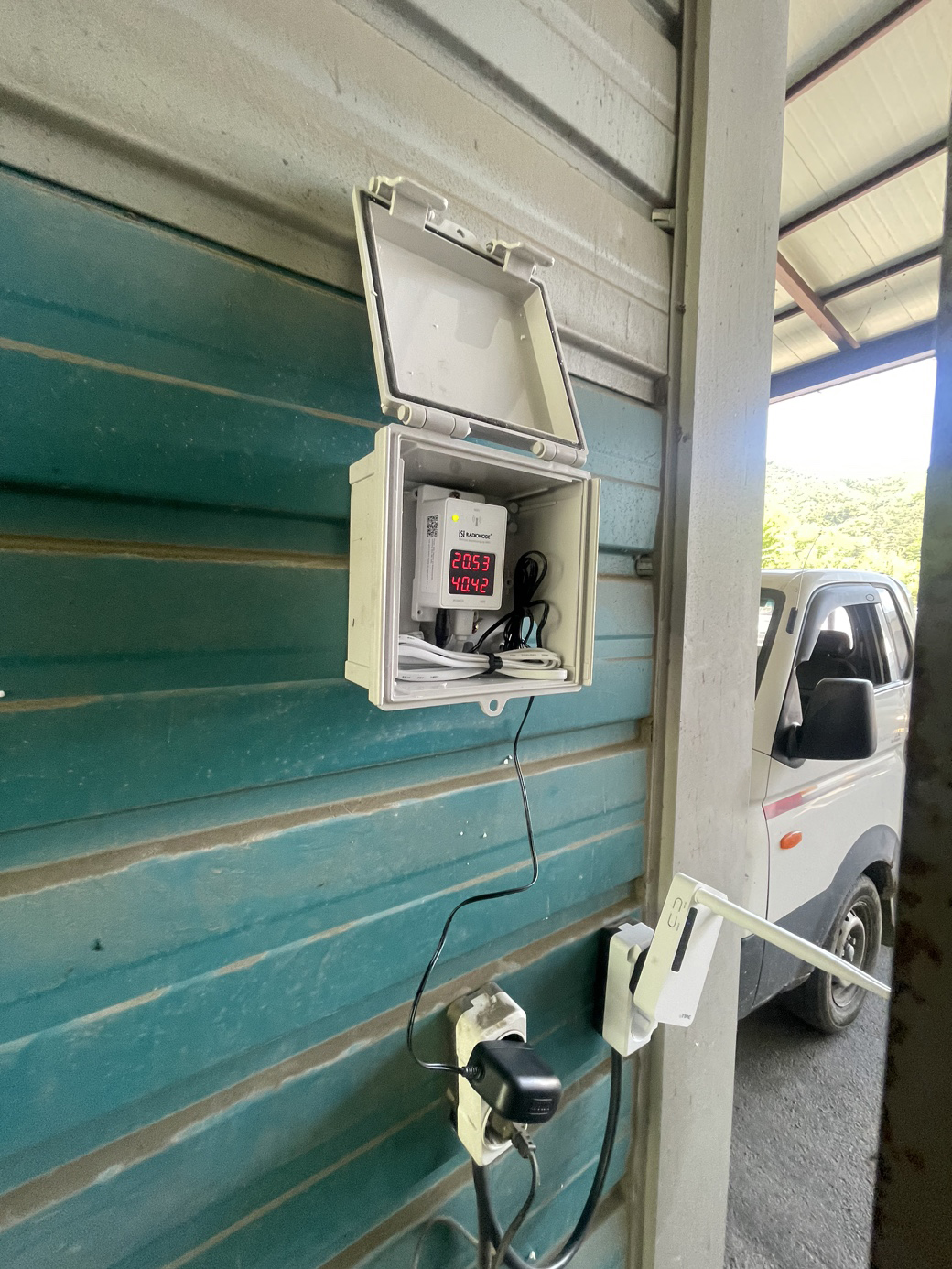

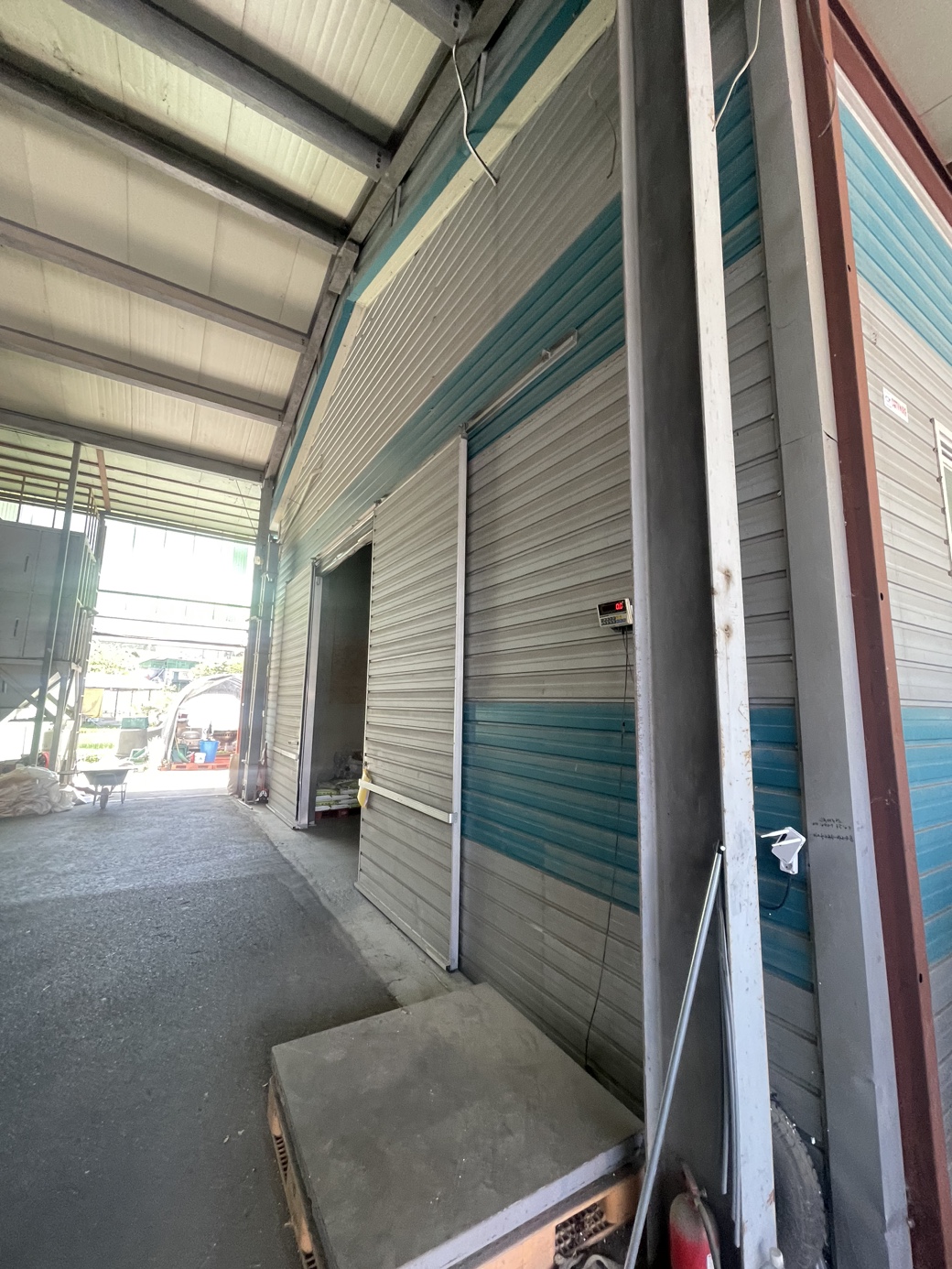

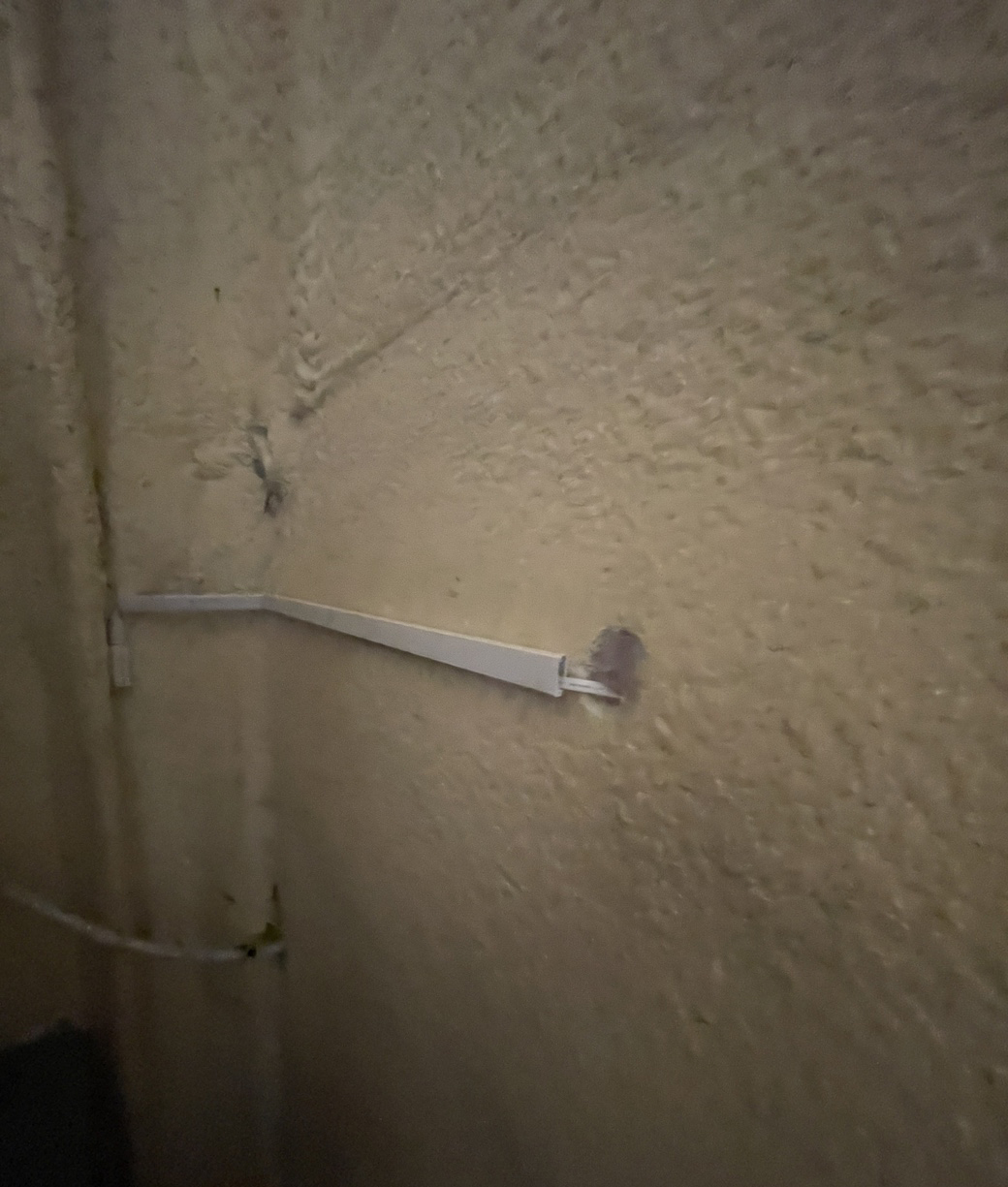

RN172 데이터 전송기는 외부에 함체를 구축하고 창고 내부까지 홀을 뚫어

연장케이블을 삽입해 UA10 센서를 내부로 인입하여 설치 진행하였습니다.

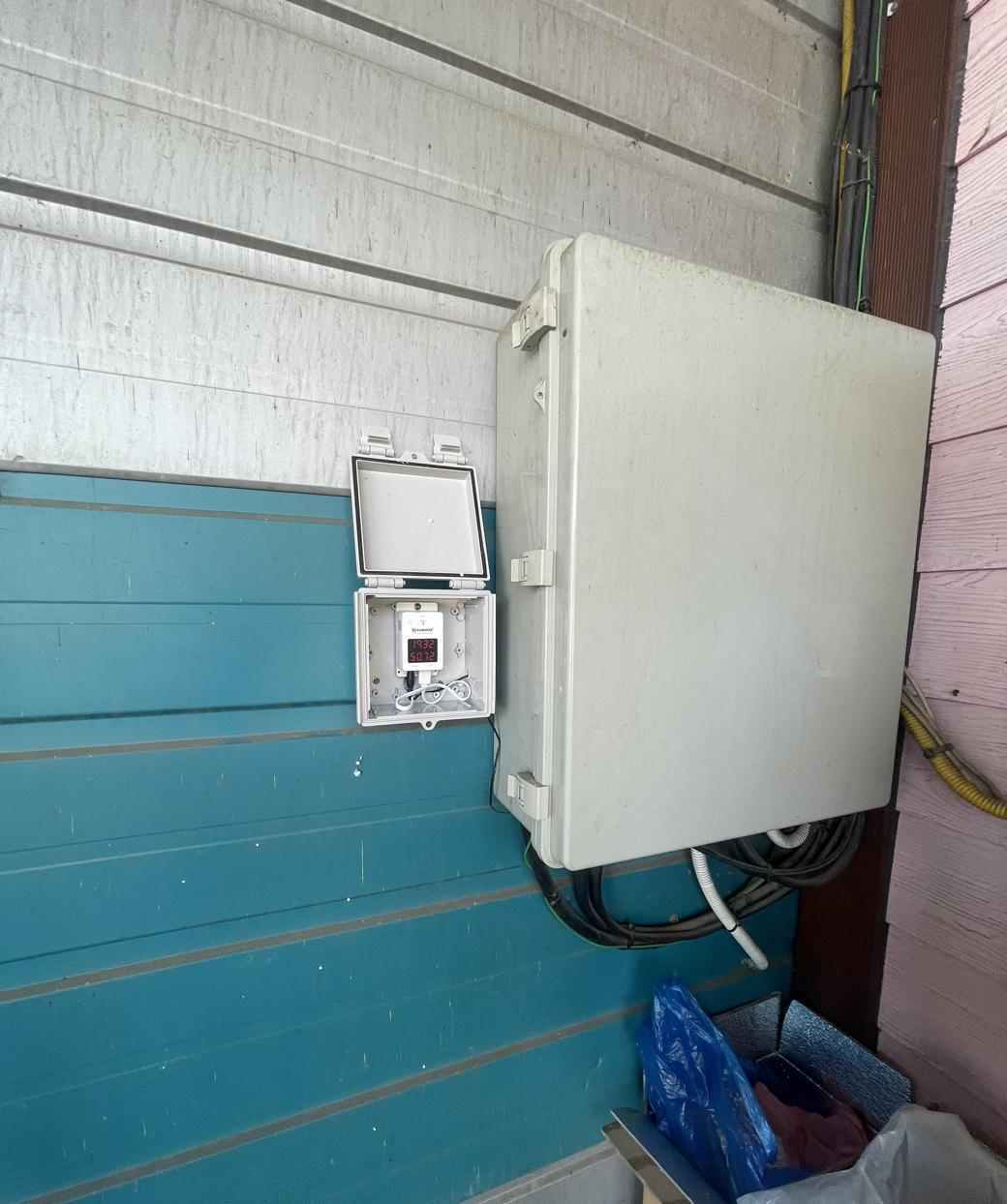

첫번째와 두번째 설치 위치에서는 와이파이 신호가 잘 터지고 있어 큰 어려움 없이

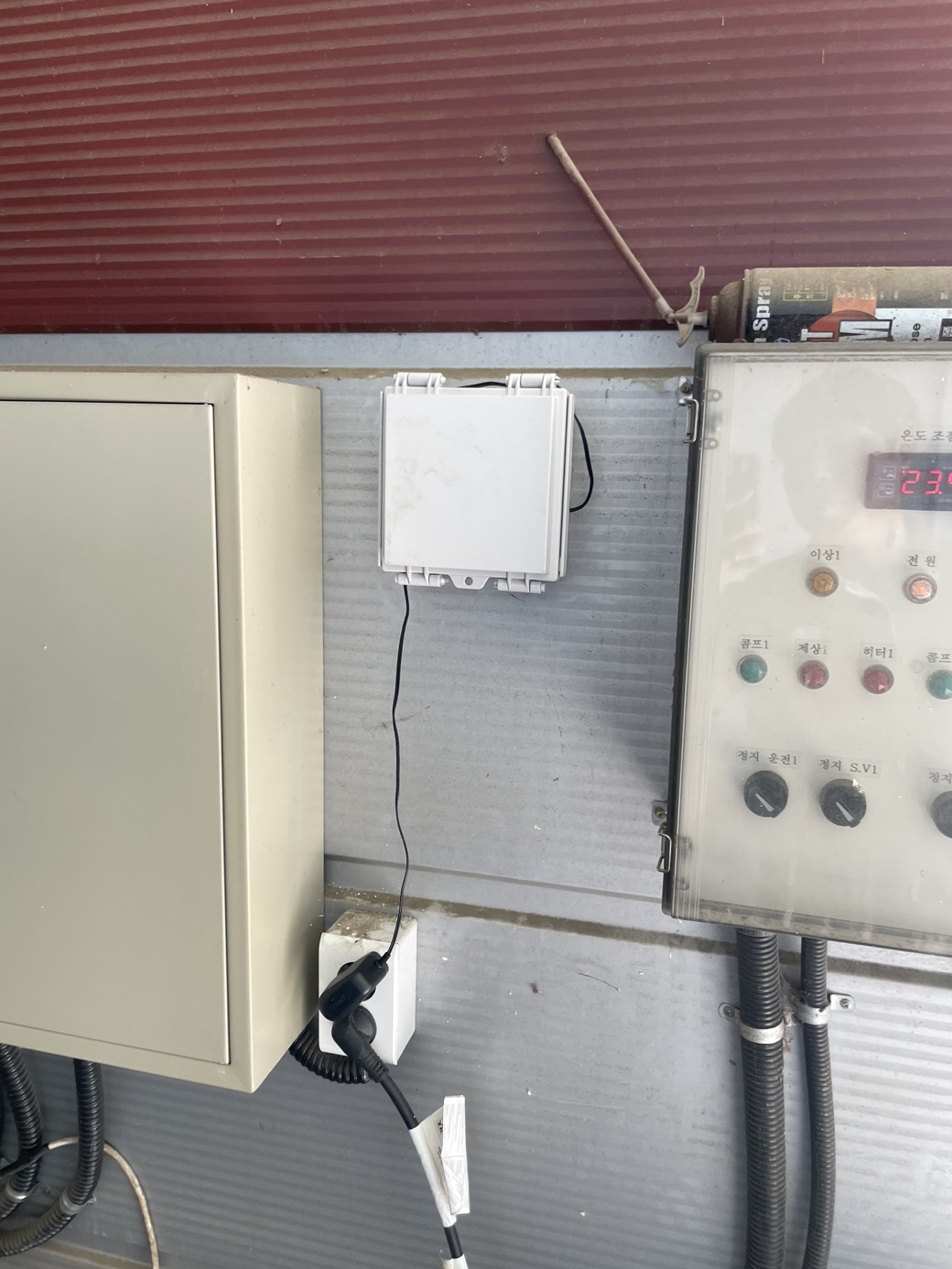

설치가 진행되었고 전기시설 또한 컨트롤 판넬 근처에 시설구축이 되어 있어

빠르게 설치가 진행되었습니다.







마지막 설치가 문제였는데요 위치가 다소 떨어져 있어 와이파이 신호가 약해

통신이 끊어졌다 이어졌다를 반복하고 있어 와이파이 익스텐더를 통해

와이파이 망을 확장하여 설치를 진행하였습니다.

간혹 통신망 구축이 어려운 경우 LTE라우터를 추천드리고 있으며

LTE라우터를 통해 별도의 망을 구축하여 LAN or WiFi로 구성을 할수가 있습니다.







쌀을 항상 좋은 품질로 보관하고 관리하기 위하여 저희 와이즈맥스의 온습도 모니터링 솔루션을

선택해 주셨고 이로인해 무더운 여름철 추운 겨울철 체계적인 관리가 가능해졌습니다.

저희 와이즈맥스는 다년간 산업용 IoT 센서 모니터링 솔루션 전문기업으로

다양한 솔루션을 진행해 왔고 많은 노하우를 쌓아 솔루션 구축시 최적화 하여

진행해 드리고 있습니다. 산업에 필요한 온습도, 유해가스, 산업안전, 실내공기질,

수위, 누수, 누액, 유속, 유량, 기울기, 진동, 소음 등 필요하신 센서 모니터링이 있다면

언제든 문의해주세요 전문엔지니어를 통해 최적의 맞춤형 솔루션을 약속드립니다.
