바이오업체의 멸균소독용 산화에틸렌(EO) 가스 모니터링 솔루션 - RN172 + UA54-EO + 네트워크 경광등





안녕하세요 산업용 IoT 센서를 활용하여

온도, 습도, 유해가스, 미세먼지, 4~20mA 출력 연동 등 다양한 곳에

센서 모니터링 및 이탈알람 솔루션을 전문으로 하는 기업

(주)와이즈맥스 입니다.





이번에 소개해 드릴 설치사례는 바이오 업체에서 사용하고 있는 멸균소독기의 산화에틸렌 가스를

모니터링하는 솔루션입니다. 멸균소독기는 산화에틸렌 가스를 사용하여 저온 멸균하는 장비입니다.

통상적으로 35 ~ 60℃에 이르기까지 고온 멸균 방법이 어려운 플라스틱 및 콜라겐 등 열에 약한

원자재까지 이용이 가능하여 의료기기, 의료용품, 산업용품 등에 많이 사용되는 방법입니다.

EO 가스는 침투력이 우수하여 복잡한 구조의 의료기기 내부까지 효과적으로 멸균할 수 있어

내시경, 카테터 등 미세한 의료기기 멸균에도 매우 유용합니다.

또한 EO가스는 박테리아, 바이러스, 곰팡이 등 다양한 미생물을

사멸시키는 능력이 뛰어나 높은 수준의 멸균 효과를 제공합니다.

문제는 산화에틸렌(EO) 가스는 에테르의 일종으로 무색의 발암을 일으키는 유해가스로

분류되어 있습니다. 흡입할 경우 독성을 가지고 호흡기에 자극을 주며 졸음과 어지러움을

일으키고 후각을 둔감하게 만들며 피부와 눈등에 자극을 주어 심한경우 각막과 피부염 등

손상을 주게 됩니다. 이번에 설치가 된 곳은 멸균소독기의 문을 열고 닫을 때 발생할수 있는

산화에틸렌 가스를 측정하고 안전범위를 넘어가게 되면 경광등을 통해

이탈알람 등을 받아보시길 희망하셨습니다.

솔루션 구성은 국내 IoT 센서 브랜드 라디오노드의 제품을 활용하여 진행하였습니다.



RN171	UA54-EO

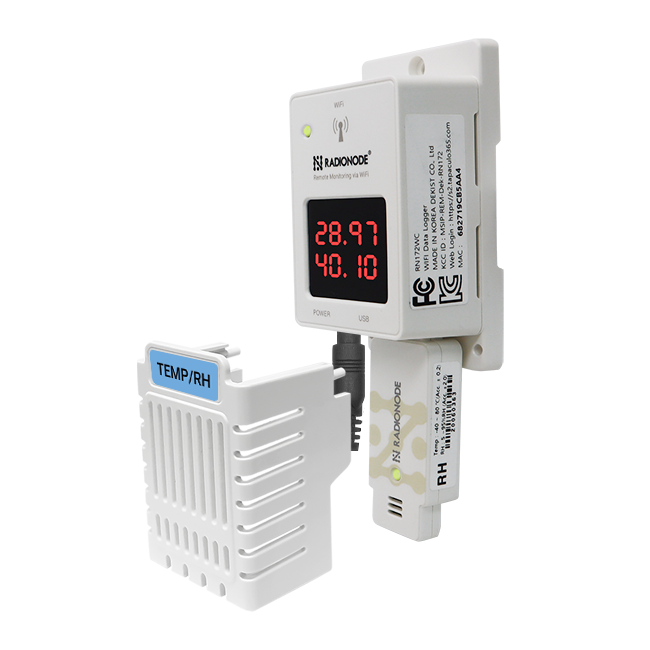

RN172는 무선 데이터전송기로 USB 타입의 UA 센서를 연결하여 WiFi를 사용해

무선으로 데이터를 전송하여 클라우드 서버로 전송 및 HTTP, TELNET, MODBUS TCP 등의

다양한 통신프로토콜을 활용해 데이터를 전송할수 있는 장비로 외부 디스플레이를 통해

실시간 확인도 가능하고 근접 거리에서는 비프음 등을 통해 이탈알람도 받아볼수 있습니다.

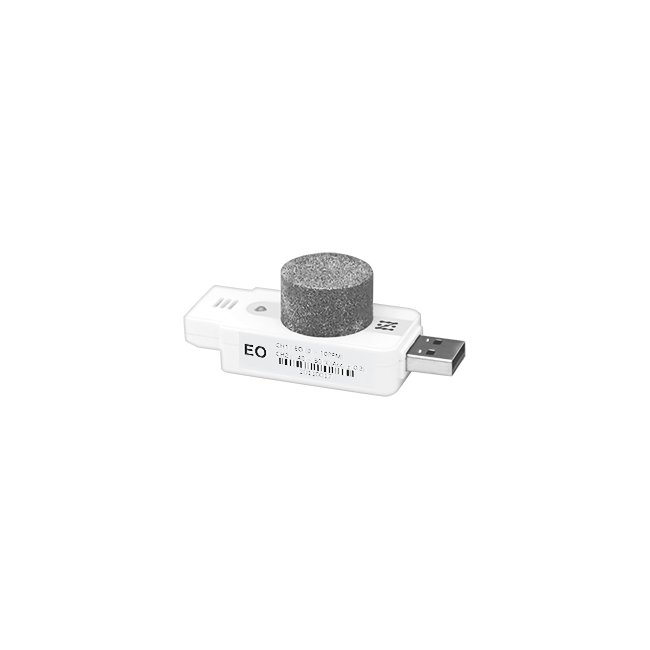

UA54-EO는 USB 타입의 가스 센서로 EO 가스를 0 ~ 10ppm 까지 측정할 수 있고

단독사용시 윈도우, 리눅스, 안드로이드, 맥 등의 OS를 지원하여 PC, 노트북, 태블릿, 스마트폰 등에

연결하여 데이터를 확인하거나 RN171(Lan) or RN172(WiFi) 데이터 전송기와 함께 사용하여

유무선 네트워크를 통해 데이터를 다양한 통신 프로토콜로 받아 다양하게 활용해 보실 수 있습니다.



네트워크 경광등은 같은 네트워크 망에 연결되어 있다면 어디에서든 설치하여 사용하실수 있고

이탈값을 설정하여 정상범위 이탈시 소리와 불빛으로 주변에 알려주고 이를 통해

현장에서는 즉시 이탈하고 담당자는 조치를 취해 빠르게 문제를 해결할수 있습니다.

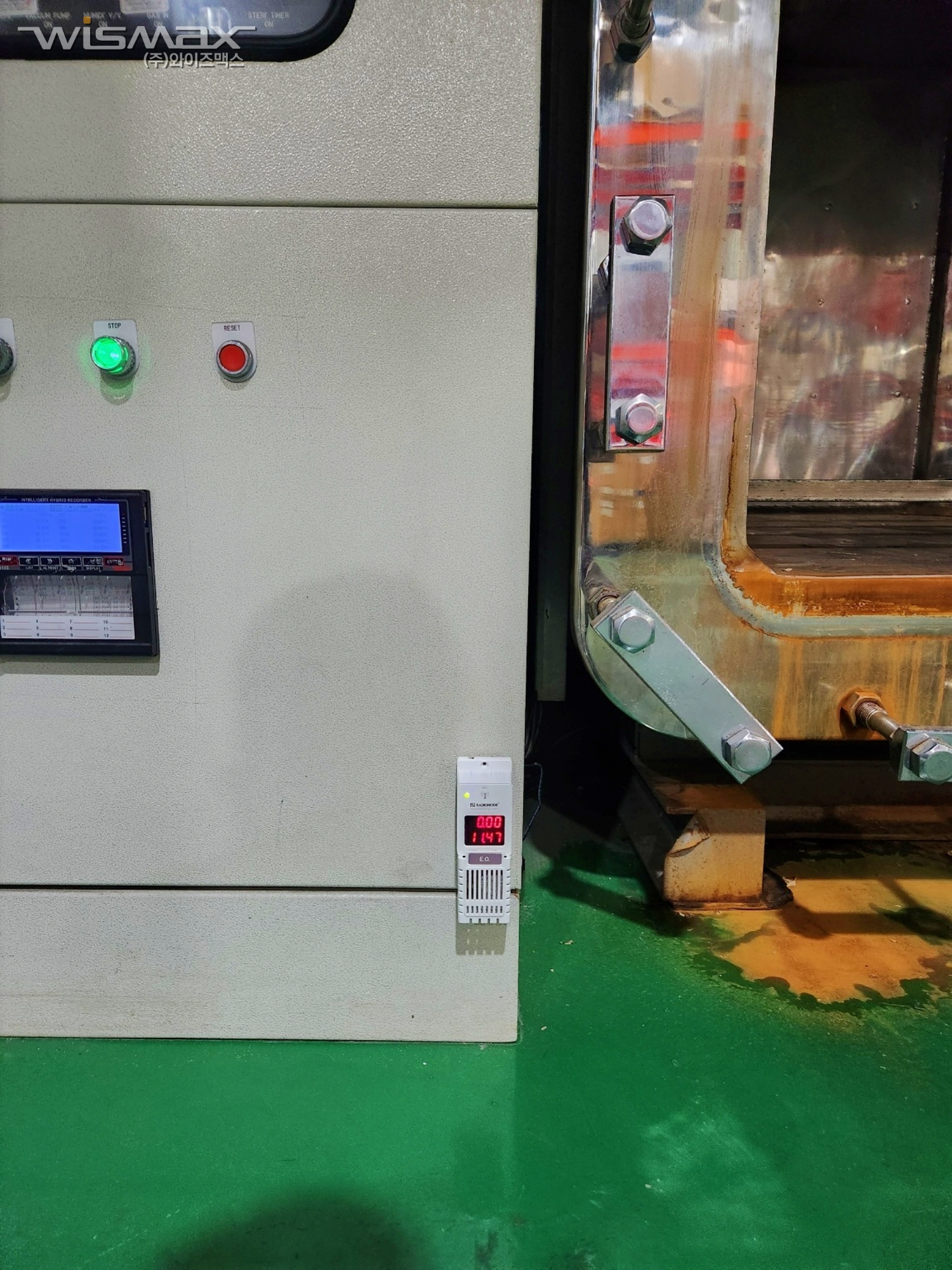

제품 설치는 멸균소독기 하단에 설치를 진행하였는데요 EO가스는 산소보다 무거워

보통 바닥에 가라앉게 되고 이에 따라 설치 위치도 하단 30cm 정도에 설치를 진행합니다.

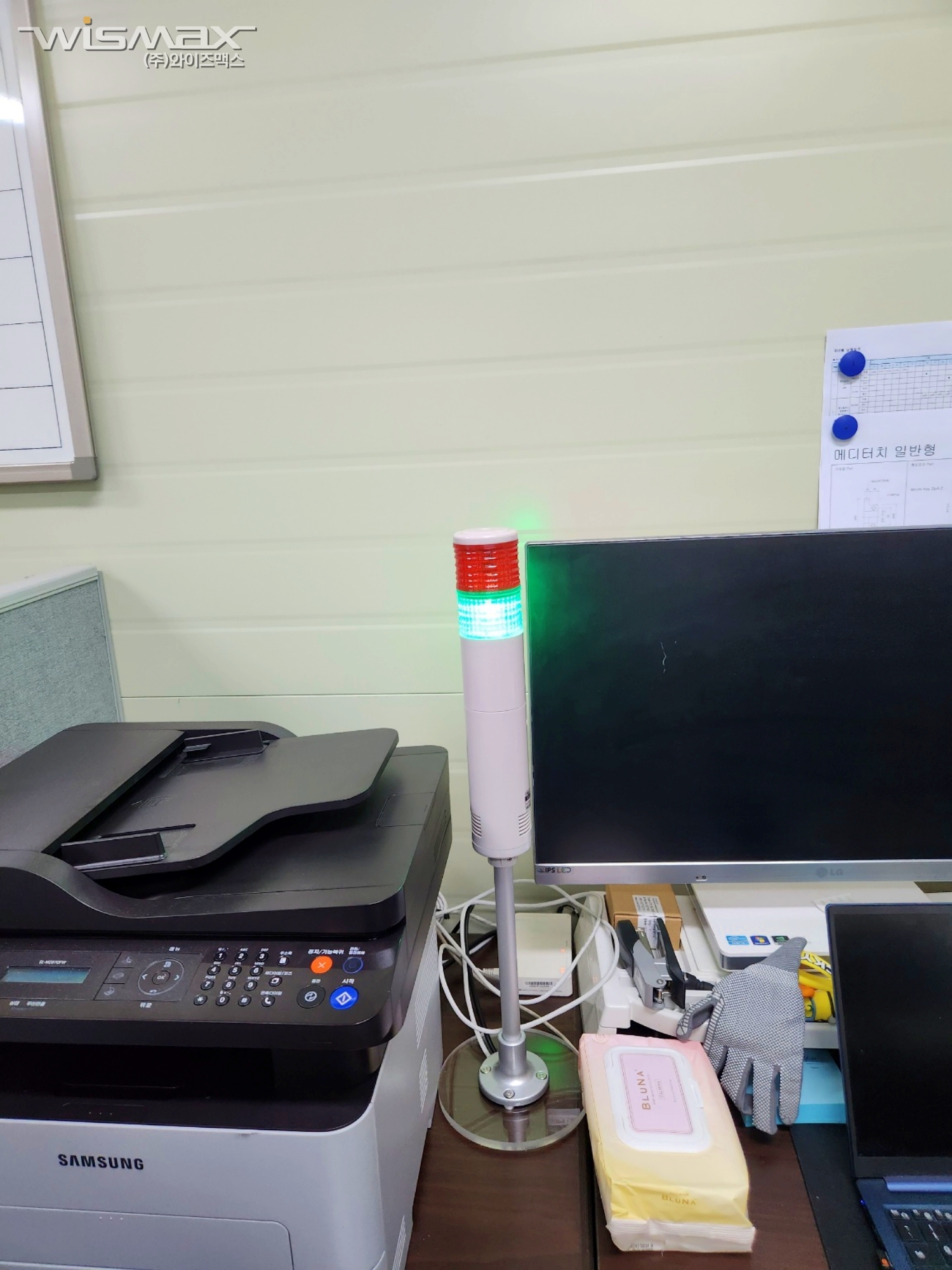

현장에 랜공사에 어려움이 있어 RN172로 WiFi망을 사용하였고 네트워크 경광등은

현장에서 조금 떨어진 사무실 현장에 설치하여 가스 누출시 즉시 조치할수 있도록 구성하였습니다.







설치 완료후 제품에 대한 사용방법과 모니터링 방법 등에 대해 알려드린뒤 마무리 되었습니다.
