대학 병원 연구소 딥프리져 및 LN2 탱크 온도 모니터링 솔루션

안녕하세요! 산업용 IoT 센서 전문기업 (주)와이즈맥스입니다.
오늘은 대학 병원 내 연구소에서 구축한 딥프리져 및 LN2 탱크 초저온 온도 모니터링 솔루션 설치사례를 소개해 드립니다.

🧪 초저온 보관 환경, 왜 실시간 모니터링이 필요할까요?

연구소의 생물 시료나 의약품은 -70℃ 이하의 극저온에서 보관되며,
특히 LN2 탱크는 -196℃까지 내려가기 때문에 센서의 정밀성과 알람 시스템이 무엇보다 중요합니다.

⚠️ 온도 이탈 사고 사례

• 2020년 ○○대병원: LN2 탱크 온도 상승으로 냉동 세포주 손실
• 2021년 미국 ○ 대학: 딥프리져 전원차단 → 백신 시료 2천 건 폐기
• 2022년 모 대학 바이오 센터: 센서 오류 미감지로 이상 방치

👉 사전 경고 알림과 정확한 센서가 없으면, 큰 손실로 이어질 수 있습니다.

💡 솔루션 구성 요약

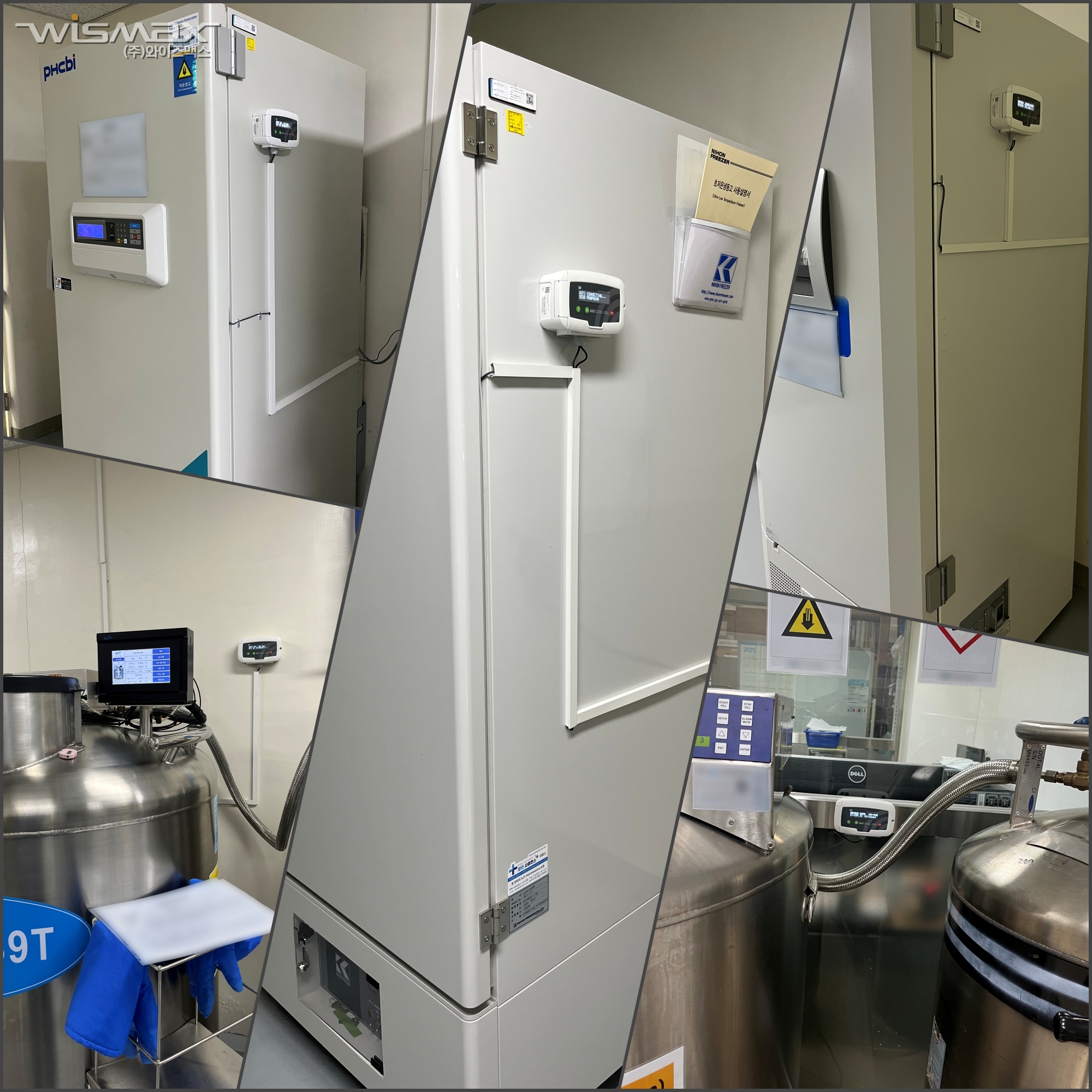

• 설치 위치: 딥프리져 장비, 대형 LN2 탱크
• 설치 제품:

구분	제품명	비고
온도 센서	PT100 (쉴드 타입)	LN2 탱크용 쉴드타입 케이블
온도 센서	PT100 (일반 타입)	딥프리져용 일반 타입 케이블
데이터로거	RN400-T2EX	WiFi 통신, 정전알람, 2채널 지원
소프트웨어	RADIONODE365	AWS 기반 클라우드 웹 서비스

📡 IoT 데이터 흐름도

센서 → RN400-T2EX → RADIONODE365 → 실시간 모니터링 및 이탈알림

🧊 RN400-T2EX 제품 특징

• PT100, 써모커플 K/T 타입 센서 호환
• 측정범위: PT100 (-200 ~ 300℃), K (-30 ~ 300℃), T (-100 ~ 50℃)
• WiFi-Enterprise 지원으로 보안 네트워크 환경에 적합
• Micro SD 백업, 정전 알람, 배터리 내장
• IP65 방수방진 등급

🌐 RADIONODE365 특징

• 한눈에 보이는 대시보드와 그래프
• 이탈 시 전화 / 문자 / 메일 알람
• 일간/주간/월간/맞춤형 보고서 자동생성
• 디스플레이 전용 모드 (전광판/IAQ 등)
• Lua 스크립트 기반 가상채널 지원
• Open API 제공 → MES, SCADA 연동
• 도면 및 현장사진 업로드 가능 (Image Viewer)

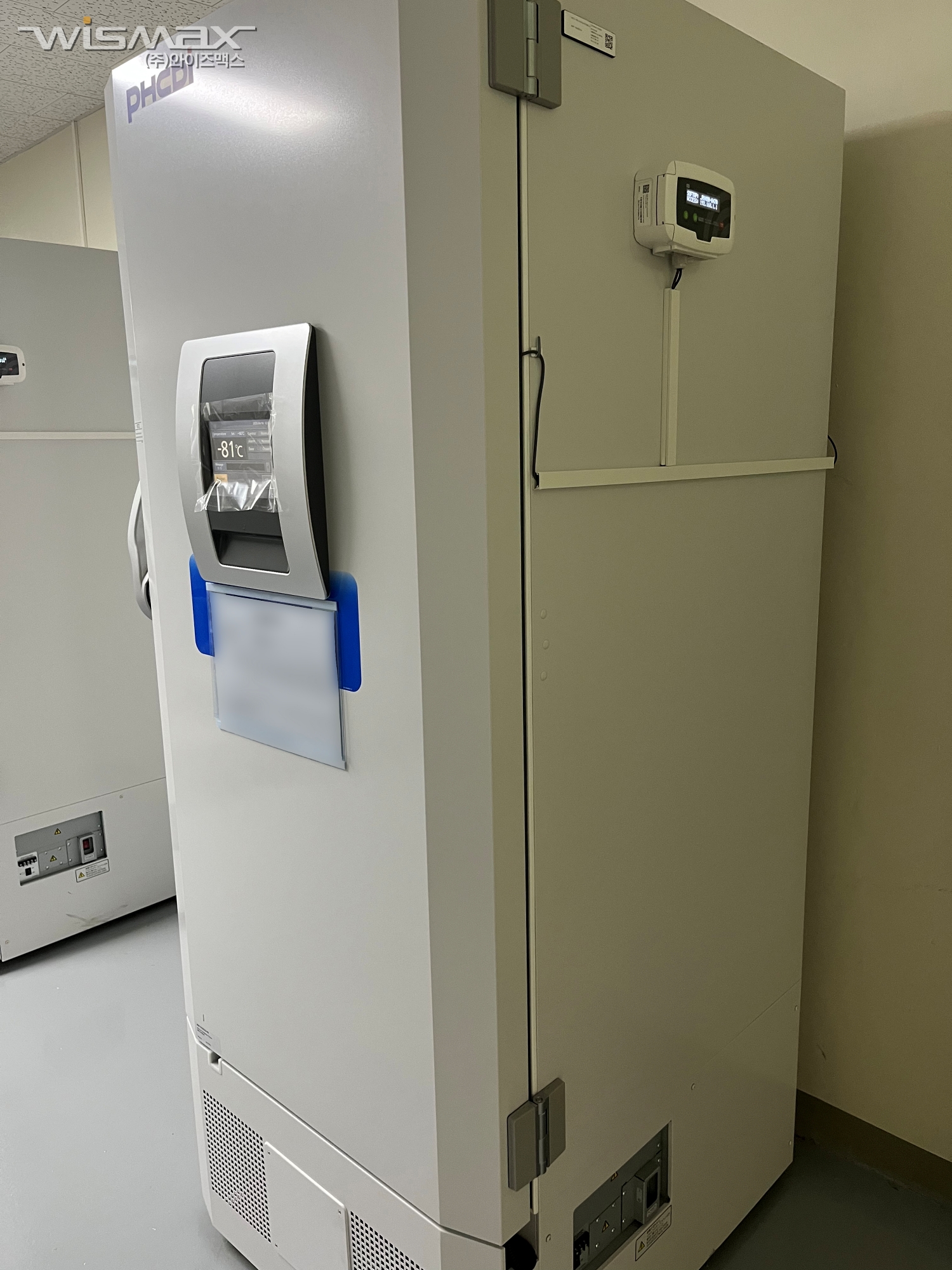

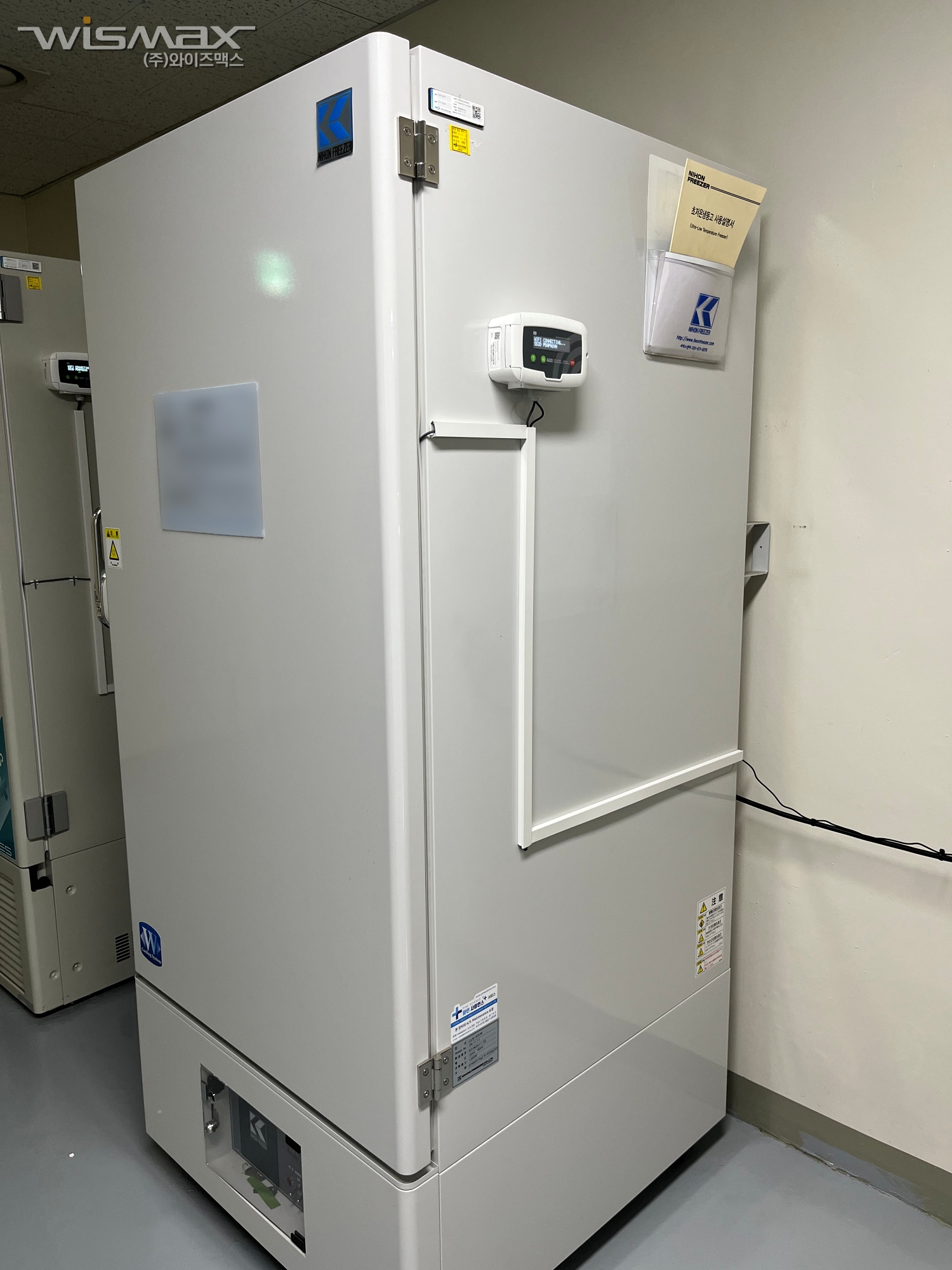

❄️ 딥프리져 설치 방식

센서 설치 시 장비에 Hole이 있으면 그 경로로 센서를 인입, 없으면 문틈 고무패킹을 통해 설치합니다.
온도 변화 완충을 위해 글리세린을 사용하는 경우도 있으며, 이는 WHO/FDA 등에서 권장하는 방식입니다.



🧊 LN2 탱크 설치 방식

LN2 탱크는 -196℃ 초저온을 유지해야 하므로 일반 케이블 사용 시 파손 우려가 있습니다.
이에 따라 쉴드타입 PT100 센서를 사용하여 안정성을 확보하였습니다.

🌈 도입 효과 요약

• 📞 온도 이탈 시 즉시 전화 / 문자 / 메일 알람
• 📊 웹 기반 실시간 대시보드 제공
• 📑 자동 보고서 및 Open API 활용 가능
• 🔧 연구실 내 다수 센서 통합 관리 가능

👨‍🔬 마무리 안내

설치 후 제품 사용법 및 RADIONODE365 대시보드 활용법을 상세히 안내드렸습니다.
온도 이탈 리스크를 최소화하고, 실험의 정확도를 높이고자 하시는 분들께 적극 추천드립니다.

---
